Перемещение модели путем указания координат

Настройте положение модели путем указания координат для выбранной связи в модели.

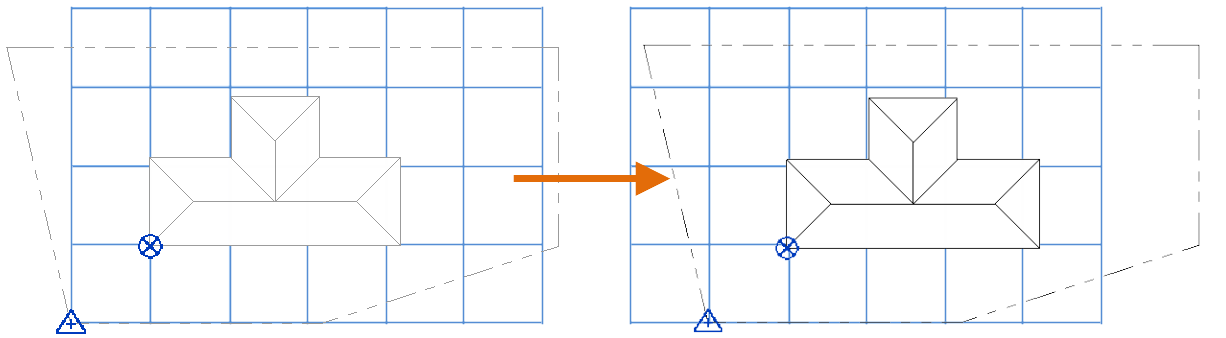

Для использования инструмента Указать координаты точки выберите опорную точку в модели и укажите для нее новый набор координат. Вся модель, ее точка съемки и базовая точка проекта перемещаются с сохранением расстояния между ними. Их координаты могут измениться, отражая новое местоположение модели.

Инструмент Указать координаты точки можно использовать при выполнении любого из следующих условий:

• У вас имеется набор координат для определенного местоположения на площадке, полученный от геодезиста или проектировщика объектов инфраструктуры.
• Используйте инструмент Выдать общие координаты, чтобы определить координаты связи в модели, и затем с помощью этих координат переместите модель.

При использовании этого инструмента можно указать значения для параметров Север/Юг (северное положение), Восток/Запад (восточное положение), Отметка и Угол между условным и истинным севером.

Перемещение модели путем указания координат

1. Необязательное действие. Отобразите базовую точку проекта и точку съемки на текущем виде.
2. Перейдите на вкладку «Управление»панель «Местоположение проекта»раскрывающийся список «Координаты»«Указать координаты точки».
3. Поместите курсор на опорную точку модели.

   Опорной точкой может быть пересечение элементов, например угол стыка двух стен. На некоторых видах в качестве опорной точки можно использовать ребро.

   При наведении курсора на подходящую опорную точку на экране появляется синяя точка или линия.


4. Выберите связь.

   В диалоговом окне отображаются координаты связи. В зависимости от типа вида и выбранной связи, координаты могут представлять собой значения параметров Север/Юг, Восток/Запад, Отметка и Угол между условным и истинным севером.

5. Введите значения для выбранной связи.
6. Нажмите "ОК".

Основываясь на заданных координатах для связи, координаты точки съемки и базовой точки проекта изменяются соответствующим образом. Возможно, на самом виде при этом не будет заметно каких-либо изменений. Проверьте значения точки съемки и базовой точки проекта, чтобы удостовериться в результатах.

• Если при задании координат точка съемки отсекается, она будет перемещена в соответствии с внесенными изменениями.
• Если при задании координат в определенной точке точка съемки не отсекается, то она не будет перемещена, а значения обновятся в соответствии с изменениями.
