Изменение профиля сечения элементов

Инструмент "Профиль сечения" служит для изменения формы элементов, таких как крыши, полы, стены и слои многослойных структур, показанных на виде рассеченными.

Инструмент доступен на планах, отраженных планах потолков и в разрезах. Внесенные в профиль изменения применяются к конкретному виду: на других видах трехмерная геометрическая форма элемента и его внешний вид не изменяются.

Видеоролик «Изменение профиля сечения элементов»

1. Выберите вкладку "Вид"панель "Графика" ("Профиль сечения").
2. На панели параметров для параметра "Редактировать" выберите "Грань" (для редактирования всей границы грани) или "Граница между гранями" (для редактирования граничной линии между гранями).
3. Наведите курсор на элемент (например, на многослойную стену).

   В зависимости от того, какой параметр был выбрана в пункте 2, выделяется либо рассеченная грань либо линия границы.

4. Щелкнуть мышью для выбора объекта. Revit Building входит в режим построения эскизов.
5. Нарисуйте эскиз области, которую требуется добавить к выбранной области или вычесть из нее. Эскиз области должен представлять собой последовательность линий, которая начинается и заканчивается на одной и той же линии границы.

   Замкнутые и пересекающие линию границы эскизы недопустимы. Если была выбрана опция "Граница между гранями", эскиз может проходить по другим граничным линиям грани.

   На первой линии эскиза появляется стрелка управления. Она должна указывать в сторону области пространства, которая останется в профиле сечения после редактирования. Сменить направление стрелки можно, щелкнув на ней мышью.

   Прим.: При редактировании граничной линии между гранями необходимо построить эскиз 2 граничных линий области. Между двумя нарисованными пользователем эскизными линиями отображается соединительная линия. Она достраивается автоматически.
6. По завершении редактирования щелкните на значке ("Завершить режим редактирования").
7. Для изменения отображения графики (например, веса или цвета линий) элементов на виде, щелкните правой кнопкой на элементе и выберите "Переопределить графику на виде""Для элемента". См. раздел Переопределение видимости и внешнего вида отдельных элементов

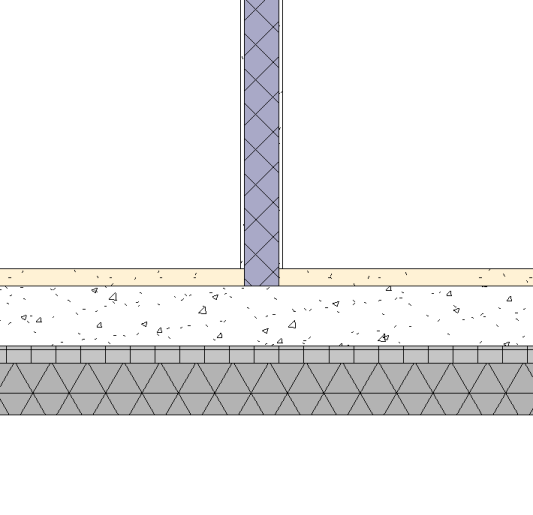

Перед применением инструмента "Профиль сечения"

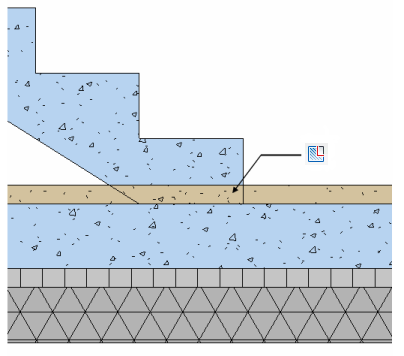

После применения инструмента "Профиль сечения"

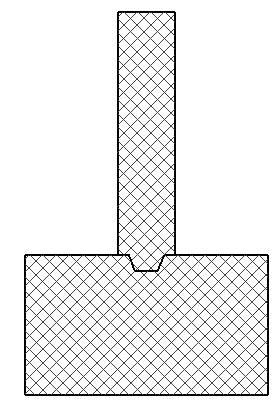

Пусть имеются два соприкасающихся элемента, и требуется получить результат, аналогичный изображенному на иллюстрации. Тогда следует воспользоваться параметром "Граница между гранями".
