Исключение элементов из экземпляра группы

Элемент можно исключить из экземпляра группы та, чтобы он не отображался на виде. Кроме того, элемент можно переместить из экземпляра группы на вид проекта.

Возможность исключения элементов из группы очень полезна при проектировании, например, ряда смежных помещений. Стены соседних помещений накладываются друг на друга. В этом случае одну из стен можно исключить из группы. Если исключенная стена служила основой каких-либо элементов (например, монтируемой на стене ванны или двери), в Revit выполняется попытка назначения оставшейся стены в качестве новой основы этих элементов.

Исключить элемент можно одним из следующих способов:

• Исключить элемент из экземпляра группы. Элемент остается в группе, но не отображается на виде проекта для этой группы. Если исключенный элемент служит основой для других элементов, Revit переносит их на другой элемент.
• Переместить элемент из экземпляра группы на вид проекта. Элемент отображается на виде проекта и может быть изменен на этом виде. Элемент также исключается из экземпляра группы.

Если элементы исключены и не отображаются на виде проекта в экземпляре группы, они не включаются в спецификацию.

Исключенные элементы можно восстановить.

Исключение элемента из экземпляра группы

1. В области рисования наведите курсор на элемент группы.
2. Нажмите клавишу TAB для выделения элемента, а затем щелкните кнопкой мыши для его выбора.

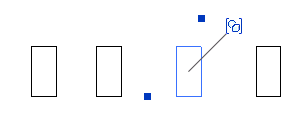

3. Для исключения элемента щелкните значок () в области рисования или щелкните правой кнопкой мыши и выберите команду "Исключить".

   Элемент исключен из экземпляра группы. Элементы в основах перенесены.

Перемещение элемента из экземпляра группы в вид проекта

1. В области рисования наведите курсор на перемещаемый элемент группы.
2. Выделить элемент с помощью клавиши TAB, а затем щелкнуть мышью.
3. Щелкните правой кнопкой мыши и нажмите "Перенести в проект".

Восстановление исключенного элемента в группе

1. В области рисования наведите курсор на исключенный элемент группы.
2. Выделить элемент с помощью клавиши TAB, а затем щелкнуть мышью.
3. Для восстановления исключенного элемента щелкните значок () в области рисования или щелкните правой кнопкой мыши и выберите команду "Восстановить исключенный элемент".

Восстановление всех исключенных элементов в группе

1. В области рисования выберите группу.
2. Выберите вкладку "Изменение | Группы модели" или "Изменение | Присоединенные группы элементов узлов"панель "Группа" ("Восстановить все исключенные").
