Построение эскиза прямоугольника

Для построение эскиза прямоугольника выберите положение двух расположенных по диагонали углов.

  1. Выберите инструмент с функциями построения прямоугольника.

    Например, перейдите на вкладку «Аннотации»панель «Детали» («Линия детализации»).

  2. Выберите вкладку «Изменить | Размещение линий» (либо «Изменить | Разместить <элемент>» или «Изменить | Создать <элемент>»)панель «Рисование» («Прямоугольник»).
  3. На панели параметров выполните следующее:
    1. При необходимости задайте значение параметра "Смещение".
    2. При необходимости выберите параметр «Радиус» и укажите значение.

      Указание радиуса позволяет создать скругления на углах прямоугольника.

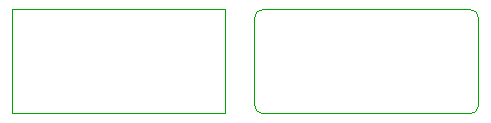

      На следующей иллюстрации показан прямоугольник, построенный при отключенном параметре «Радиус», и прямоугольник, построенный при включенном параметре «Радиус».

      Прим.: При включенном параметре «Радиус» параметр «Смещение» отключается.

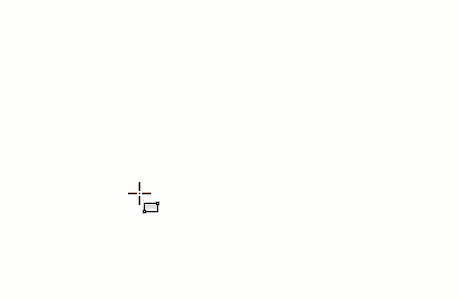

  4. Щелкните в области рисования, чтобы указать первый угол прямоугольника.
  5. Переместите курсор и щелчком мыши укажите угол прямоугольника, расположенный напротив по диагонали.
  6. Необязательно: используйте временные размеры для указания размера прямоугольника.
