С помощью расширения Advance Steel можно выполнить синхронизацию для обновления модели Revit изменениями, внесенными в Advance Steel.
Синхронизация — это процесс, который позволяет обновить модель с учетом внесенных изменений, используя формат SMLX, без необходимости повторного импорта целой конструкции. Изменения могут включать в себя добавленные или удаленные объекты, смену геометрического положения, семейства, типоразмера, материала или параметров, нагрузки и т. д.
Для отслеживания внесенных изменений можно создать отчет в диалоговом окне Synchronization.
Чтобы открыть диалоговое окно Synchronization, выполните указанные ниже действия.
На вкладке «Надстройки» Advance Steel Extension нажмите
(Synchronization).

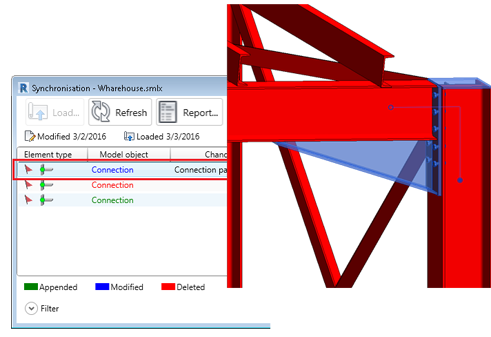

Чтобы быстро найти объекты модели Revit, можно в диалоговом окне Synchronization дважды щелкнуть линии (измененные или удаленные), чтобы выделить и увеличить масштаб объектов в модели. Если элемент не показан на текущем виде, откроется вид, на котором он отображается. Если элемент не отображается ни на одном из видов проекта, появится сообщение о том, что не удалось найти вид.
В диалоговом окне Synchronization можно работать с единицами и допусками, заданными в диалоговом окне Revit «Единицы проекта». Можно управлять количеством измененных линий, которые отображаются в диалоговом окне Synchronization, путем изменения допуска для единиц измерения в диалоговом окне «Единицы проекта».
В диалоговом окне Synchronization основные флажки можно использовать с фильтрами. Если объекты выбраны с помощью фильтров и установлен основной флажок, отдельные флажки будут установлены только для отфильтрованных линий.

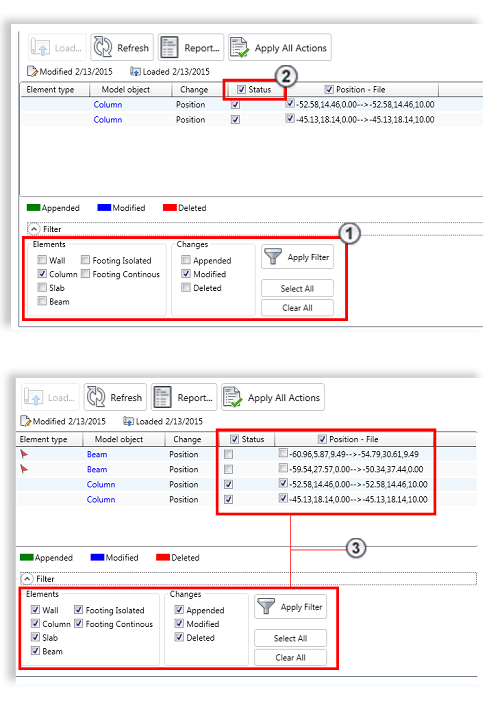

На следующих изображениях приведены примеры:
Для отображения выбраны колонны.
Установлен основной флажок Status.
Включена видимость для всех объектов.
В диалоговом окне видно, что отдельные флажки установлены только для линий колонны.

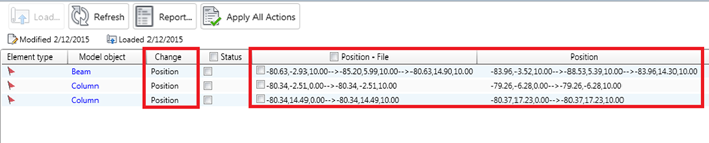

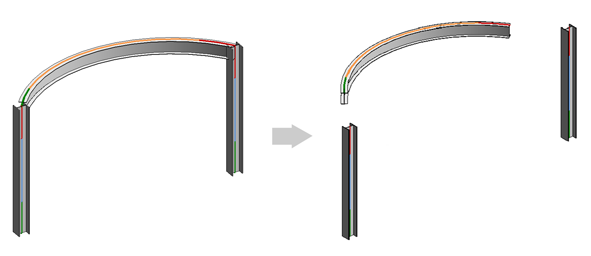

В диалоговом окне Synchronization изменения параметров Position и Offset отображаются в виде одной линии. В качестве подсказки указываются координаты начальной и конечной точек оси системы. Это применимо ко всем линейным элементам, в том числе к криволинейным балкам. Прямые оси определяются по двум точкам со следующим синтаксисом: 0,0,0->1500,0,0. Оси криволинейных балок определяются по трем точкам: 0,0,0->1500,1500,0->3000,0,0, где координаты посередине обозначают среднюю точку криволинейной балки.

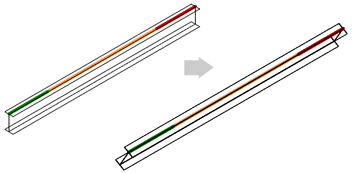

Поворот секций балок и колонн выполняется и применяется в диалоговом окне Revit Synchronization. Изменения отображаются с отметкой Angle.
