Размещение отдельных экземпляров арматурной сетки для точного армирования разрезов бетонных стен и перекрытий.
- Для армирования перекрытий откройте вид в плане, а для армирования стен откройте отметку.
- Перейдите на вкладку "Конструкция"
панель "Армирование"
("Размещение отдельной арматурной сетки").
- На панели параметров задайте параметр "Поворот после размещения". Выберите этот параметр для поворота листа сразу же после его размещения.

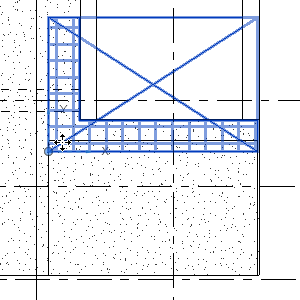

- В области рисования наведите курсор на поверхность, которую требуется армировать. Контур листа поможет нужным образом разместить лист.
При размещении листа он привязывается к следующим элементам:
- защитному слою арматуры основы;
- ребрам других арматурных сеток;
- соединениям внахлест других арматурных сеток;
- серединам других арматурных сеток.

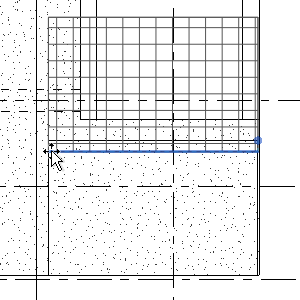

- Щелчком мыши разместите лист.
Прим.: Если на палитре свойств выбрано свойство "Разрез по покрытию опоры", то лист будет подрезан в проемах и по кромкам основы.
Прим.: Арматурные сетки и пользовательские арматурные сетки можно отобразить на 3D-видах как сплошные или неперекрытые. Чтобы сделать это:
- Выберите арматурную сетку.
- На палитре свойств нажмите кнопку редактирования состояния видимости вида.
- В диалоговом окне «Состояния видимости вида для типа арматурной сетки» выберите 3D-вид, на котором арматурная сетка должна отображаться неперекрытой или сплошной.
Обратите внимание, что параметры видимости относятся к экземплярам, а не к типам. Поэтому выберите все экземпляры, для которых необходимо задать сплошное или неперекрытое представление.
