Размещение набора арматурных стержней переменной длины

Можно разместить наборы арматурных стержней переменной длины в пределах основ, состоящих из наклонных или скошенных граней.

1. Выберите вкладку «Конструкция»панель «Армирование» («Арматурный стержень»).
   • На панели «Набор арматурных стержней» задайте компоновку, количество и интервал между стержнями, которые находятся в наборе.
   • Определите для набора параметры «Плоскость размещения» и «Ориентация при размещении» на соответствующих панелях.
2. Выберите вкладку «Изменить | Разместить арматурный стержень» панель «Тип набора» («Набор арматурных стержней переменной длины»).
3. Щелкните внутри допустимой основы, чтобы разместить набор арматурных стержней переменной длины.

4. Используйте при необходимости ручки формы для корректировки размещения.

Наборы арматурных стержней переменной длины можно размещать только на прямых наклонных гранях. Дуги в настоящее время не поддерживаются.

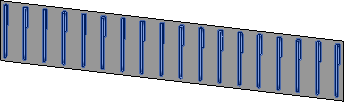

Поскольку арматурный стержень переменной длины в наборе ограничен зависимостью, переменное распределение будет следовать этой траектории. В полигонах с неперпендикулярными сторонами для заполнения основы могут потребоваться два или более наборов.

Прим.: Параметры размеров, представленные на палитре свойств, указывают на первый стержень в наборе.

Выберите имеющийся арматурный стержень и щелкните вкладку «Изменить | Несущая арматура» панель «Тип набора» («Набор арматурных стержней переменной длины»), чтобы преобразовать его в набор арматурных стержней переменной длины.

Арматурный стержень в наборе арматурных стержней переменной длины можно маркировать и занести в спецификацию, как другие арматурные стержни.
