Размещение арматурного стержня: по двум точкам

Отдельные экземпляры арматурных стержней можно размещать в доступных основах путем расширения формы арматурного стержня до заполнения рамки, заданной по двум точкам.

По умолчанию рамка выравнивается по системе координат вида. Ее также можно выровнять по другому опорному элементу, указанному при размещении.

Видеоролик «Размещение арматурного стержня: по двум точкам»

1. Выберите вкладку "Конструкция"раскрывающийся список на панели "Армирование" "Параметры армирования". Определите, совпадает ли форма арматурного стержня с соответствующими отгибами. Важно указать это перед размещением арматурного стержня в проекте, поскольку после этого изменить его в процессе проектирования будет невозможно. По завершении закройте диалоговое окно.
2. Выберите вкладку «Конструкция»панель «Армирование» («Арматурный стержень»).
   Прим.: Инструмент также доступен на контекстной вкладке для элементов, которые являются допустимыми основами для арматурных стержней.
3. Выберите вкладку «Изменить | Разместить арматурный стержень»  панель «Способы размещения»  (По двум точкам).
   1. Наведите указатель на допустимую основу для размещения первой точки.
   2. Задайте размеры стержня или границы набора и щелкните, чтобы разместить вторую точку.
4. В списке «Выбор типа» в верхней части палитры свойств выберите требуемый тип арматурного стержня.
5. Необязательная операция. При необходимости щелкните вкладку «Изменить | Разместить арматурный стержень» панель «Семейство» («Загрузить формы») для загрузки дополнительных арматурных профилей.
6. Выберите требуемую форму арматурного стержня в списке типов форм арматурных стержней на панели параметров либо в обозревателе арматурных профилей.
7. Выберите плоскость размещения. Выберите одну из следующих плоскостей размещения, щелкнув вкладку «Изменить | Разместить арматурный стержень»панель «Плоскость размещения»
   • («Текущая рабочая плоскость»)
   • («По ближнему защитному слою»)
   • («По дальнему защитному слою»)

   Плоскость определяет размещение арматурного стержня в основе.

8. Выберите ориентацию или перспективу при размещении.
   • («Параллельно рабочей плоскости»)
   • (Горизонтально)
   • (Вертикально)
   • (Перпендикулярный сегмент)

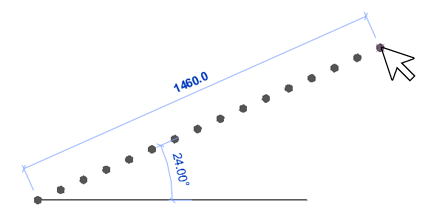

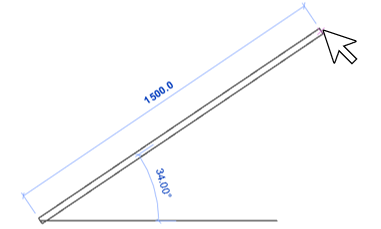

   С помощью параметра «Параллельно рабочей плоскости» можно разместить плоскость стержня параллельно текущей рабочей плоскости, а также как горизонтальный или вертикальный набор элементов, чтобы плоскость стержня была перпендикулярна рабочей плоскости. При работе с односегментной арматурой можно разместить стержень или задать поворот в любом направлении с помощью параметров «Параллельно рабочей плоскости» и «Перпендикулярный сегмент». Эти команды также позволяют автоматически выравнивать видимые опорные элементы и непосредственно вводить длины для стержня или набора, используя временный размер.

   Параллельно рабочей плоскости	Перпендикулярный сегмент

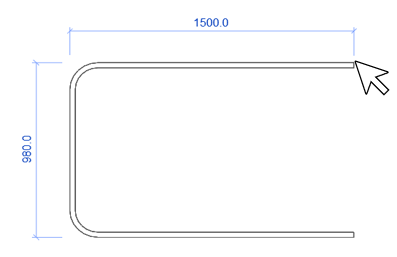

   При работе с многосегментыми формами арматурных стержней параметр «Параллельно рабочей плоскости» удлиняет форму в рамке, определяемой двумя точками.





   Ориентация определяет выравнивание арматурного стержня при его размещении в основе.

   Совет: Для быстрого переключения между вариантами ориентации используются квадратные скобки ([ или ]).

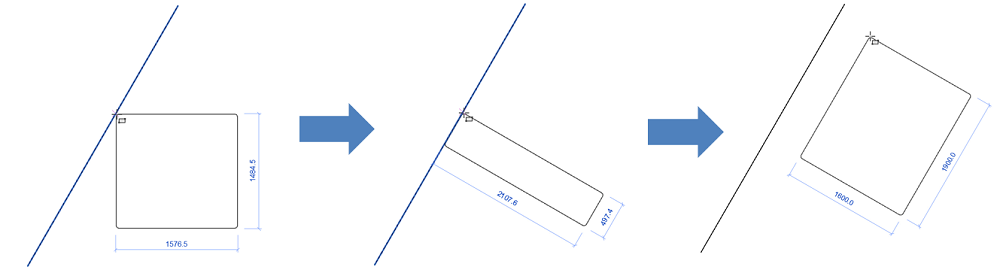

9. Наведите указатель на допустимую основу для размещения первой точки и определения размеров стержня или границ набора. Затем щелкните, чтобы разместить вторую точку. При необходимости нажмите клавишу ПРОБЕЛ во время размещения, чтобы изменить ориентацию формы арматурного стержня в пределах опорного элемента защитного слоя армирования. Аналогичным образом можно изменить ориентацию уже размещенного арматурного стержня: выбрать стержень и нажать клавишу ПРОБЕЛ.
   Совет: Если арматурный стержень стандартного стиля размещается рядом с арматурным стержнем стиля «Поперечная арматура», выполняется привязка стандартного стержня вдоль кромки стержня «Поперечная арматуры». Это касается как прямых ребер, так и сопряжений и отгибов арматурных стержней поперечной арматуры.

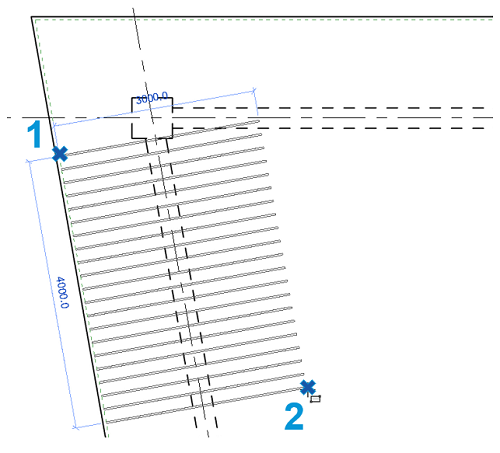

10. Кроме того, можно выровнять рамку, определяющую размер арматурного стержня, по любому опорному элементу в проекте, наведя указатель на опорный элемент и нажав стрелку вверх. Это можно сделать до или после выбора первой точки рамки. Для сброса угла поворота нажмите стрелку вверх на пустом месте или выйдите из функции размещения арматурного стержня.






11. Необязательная операция. По умолчанию длина арматурного стержня равна длине элемента основы в пределах зоны, определяемой опорными элементами защитного слоя армирования. Для редактирования значений длины перейдите к виду в плане или к виду фасада, выберите экземпляр арматурного стержня и внесите требуемые изменения в положение конечных точек.
