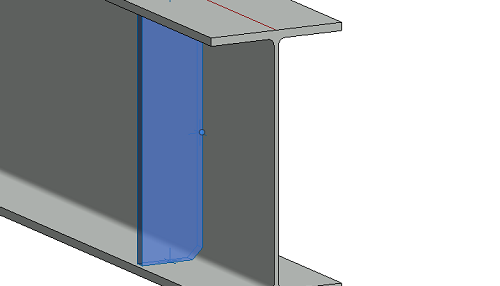

Для детального моделирования стальных конструкций в список стальных соединений Revit добавлены ребра жесткости. Этот тип семейства состоит из одной или двух стальных пластин, которые усиливают секцию профиля или колонны, приваренную к исходной балке или колонне.
При перемещении ребра жесткости путем перетаскивания ручки соединения за пределы балки, на которой оно построено, отображается направляющая вспомогательная линия.
Процедура нагружения и создания ребра жесткости аналогична процедуре для других стальных соединений, однако во время создания ребра жесткости также требуется выбрать точку, которая позволит разместить его на выбранной входной балке. Как и в других соединениях, здесь предусмотрен набор настраиваемых параметров, включая толщину пластины, количество ребер жесткости, геометрию обработки угла и тип сварки. С помощью палитры свойств можно также задать массив ребер жесткости, выбрав несколько элементов и указав фиксированное расстояние. Все полученные пластины будут частью одного соединения.
Эта функция описывается в стратегическом плане разработки данной программы.
Подробные сведения см. в разделе Стандартные соединения.
