Обозреватель Vault в Autodesk Inventor

С помощью обозревателя Vault можно просматривать статус, состояние жизненного цикла и другие необходимые сведения хранилища, связанные с открытием файлов.

Совет: При работе с проектной группой над общим проектом можно выдать файлы участникам другой группы, либо версия в хранилище может быть более поздней, чем та, над которой предстоит работать. Чтобы просмотреть текущий статус загруженных файлов, обновите обозреватель Vault.

Обновление обозревателя Vault в Autodesk Inventor

• В обозревателе Vault в Autodesk Inventor выберите "Обновить"

  Произойдет обновление окна обозревателя Autodesk Inventor, где отобразится текущий статус файлов в хранилище. Сами файлы модели не обновляются.

Обновление свойств для активного документа

• В обозревателе Vault в Autodesk Inventor нажмите "Обновить свойства", чтобы обновить свойства активного документа и всех дочерних объектов.

Закрепление обозревателя Vault

• Можно перетащить вкладку обозревателя Vault и закрепить обозреватель параллельно, сверху или снизу, слева или справа либо оставить его незакрепленным.

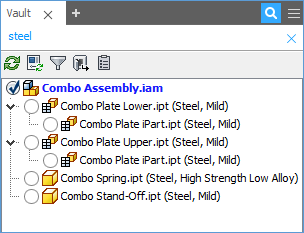

Поиск в обозревателе Vault

Используйте поле быстрого поиска, чтобы найти следующие данные.

• Узлы файлов, как свернутые, так и развернутые.
• Взаимосвязи
• Множественные ключевые слова (разделенные пробелами)
• Свойства
Прим.: Используйте диалоговое окно выбора свойств для добавления свойств Vault, после чего можно будет искать значения этих свойств.

Прим.: Можно редактировать элементы и файлы непосредственно в результатах поиска.

Прим.: Результаты поиска будут удалены автоматически при выполнении некоторых задач Inventor, таких как редактирование детали или использование команды «Найти в обозревателе».

Использование фильтра в обозревателе Vault

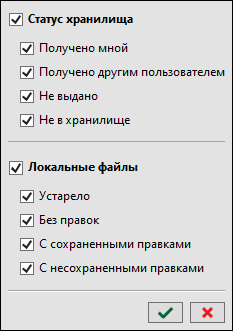

Файлы, отображаемые в обозревателе хранилища, можно фильтровать с помощью меню "Фильтр".


• Выберите пункт "Получено мной", чтобы вывести список только тех файлов, которые в данный момент выданы вам.
• Выберите "Получено другими пользователем", чтобы вывести список только тех файлов, которые выданы из хранилища другим пользователям.
• Выберите "Не выдано", чтобы вывести список только тех файлов, которые не были получены вами или другими пользователями.
• Выберите «Устарело», чтобы вывести список только устаревших файлов.
• Выберите «Отсутствует в хранилище», чтобы вывести список только тех файлов, которых в настоящий момент нет в Vault.
• Выберите "Без правок", чтобы вывести список только тех файлов, которые не были отредактированы локально.
• Выберите "С сохраненными правками", чтобы вывести список только тех файлов, которые были отредактированы локально и сохранены.
• Выберите "С несохраненными правками", чтобы вывести список только тех файлов, которые были изменены на локальном компьютере, но не были сохранены.

Можно также выбрать параметр "Статус хранилища" или "Локальные файлы" для выбора всех параметров в этой категории.

Запуск Vault Client

• В обозревателе Vault нажмите кнопку перехода в Vault, чтобы запустить Vault Client.
• В обозревателе Vault щелкните правой кнопкой мыши команду "Перейти в хранилище"  "Выход", чтобы выйти из Vault.

Отображение состояния жизненного цикла и редакции

Прим.: Эта функция доступна только в Autodesk Vault Workgroup, Collaboration и Professional.
• В обозревателе Vault нажмите "Показать жизненный цикл/редакцию"  "Показать редакцию", чтобы вывести информацию о редакции для файлов, отображенных в обозревателе Vault.

  Редакция версии файла указана в имени файла, которое имеет следующий формат: <имя файла> — это имя файла с расширением; (<редакция>) — это номер редакции.<имя файла> (<редакция>)

• В обозревателе хранилища нажмите "Показать жизненный цикл/редакцию"  "Показать статус жизненного цикла", чтобы показать жизненный цикл и статус для файлов, отображенных в обозревателе Vault.

  Жизненный цикл файла указан в имени файла, которое имеет следующий формат: <имя файла> — это имя файла с расширением; (<статус>) — это статус жизненного цикла.<имя файла> (<статус>)

Если выбраны оба параметра "Показать редакцию" и "Показать статус жизненного цикла", то информация добавляется к имени файла в следующем формате: <имя файла> (<редакция>) (<статус>).

Настройка отображения свойств Vault

Можно настроить свойства Vault для отображения в обозревателе Vault.
1. Нажмите значок "Выберите свойства" в обозревателе Vault.
2. В диалоговом окне "Выбор свойств" выберите свойства, которые будут отображаться после имени файла и нажмите кнопку "Добавить - >".

   Можно изменить порядок отображения свойств, перемещая их вверх и вниз в списке Отображать поля в этом порядке.

   Выберите свойство в списке Отображать поля в этом порядке и нажмите значение "<-Удалить" для скрытия свойства.

3. Для сохранения изменений нажмите кнопку "ОК".

Свойства файла добавляются к имени файла в обозревателе.
