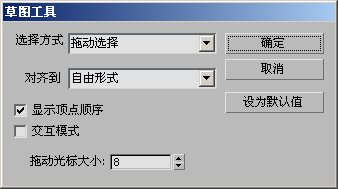

“草图工具”对话框

假如需要把纹理顶点的连续选择和位图中的轮廓相匹配，无论是不规则的图形、直线还是几何体形状，都可以使用“草图”工具快速执行操作，而不是一次一个顶点地拖动。

• “UVW 展开”修改器 > “编辑 UV”卷展栏 > “打开 UV 编辑器”按钮 > “编辑 UVW”对话框 > “顶点”子对象层级 > “工具”菜单 > “绘制顶点”

过程

示例：要绘制自由形式的纹理顶点草图，请执行以下操作：

可以从已经选择地顶点开始，或者使用“草图”工具来选择。此示例使用后一种方法。

1. 选择“草图顶点”。
2. 从“草图工具”对话框中的“选择方式”下拉列表中，选择“拖动选择”（如有必要）。
3. 从“对齐到”下拉列表中，选择“自由形式”（如有必要）。
4. 确保启用“显示顶点顺序”和“交互模式”。保持“拖动光标大小”在默认设置中。
5. 单击“确定”关闭此对话框。

   鼠标光标呈现圆形形状，这表示处于“拖动选择”模式。

6. 在“编辑 UV”对话框窗口，将光标拖动到要选择的顶点，然后松开鼠标按钮。

   当拖动时，为每个顶点指定连续编号。当松开鼠标按钮时，光标变为铅笔形状，这表示处于“草图”模式。

   注： 开始绘制之前，鼠标连续单击，在拖动和绘制模式之间替换。
7. 在编辑窗口，拖动波浪线。

   直线后以数字顺序跟随着所选择的顶点，在其长度上均匀展开。要创建草图，需要释放鼠标按钮，然后再次拖动。

   或者，如果按住 Alt 键，按住并释放鼠标按钮，可以通过移动鼠标绘制一条直线。单击并再次移动以绘制相连的直线分段。

   可以将自由形式和直线绘制草图自由地合并：

   • 要将自由形式直线附加到直线分段，请释放 Alt 键，然后开始拖动。
   • 要将直线分段附加到自由直线，当拖动时按住 Alt 键，然后释放鼠标按钮并移动鼠标。
8. 要退出“草图”工具，请在编辑器窗口中单击右键。

界面

选择方式

可以选择绘制草图顶点的方式：

• 拾取选择可以一个接一个地拾取顶点。当单击“确定”时，“拾取”光标显示包含一个 ＋ 号和一个字母 P ；当光标在顶点上时，＋ 号会变大。要完成拾取，需要单击右键，然后拖动以绘制草图。绘制草图后，返回“拾取”模式等。要退出，请单击右键。
• 拖动选择通过拖动拾取多个顶点。当单击“确定”时，鼠标光标显示为圆形。拖动以选择顶点后，释放鼠标按钮，然后拖动（或者 Alt ＋ 单击）以绘制草图。当使用“拾取选择”时，鼠标光标继续在“选择”和“草图”模式之间切换，直到右键单击以退出。
• 使用当前选择使用当前选择；当使用工具时不可以更改选择。如果当前选择是边或者面，“草图”使用所有附着所选择的子对象的顶点。

对齐到

可以选择如何绘制草图：

• 自由形式拖动以绘制自由形式（像用铅笔绘制一样），或者 Alt ＋ 单击以绘制连接。
• 线拖动以绘制单个的直线分段。
• 框斜向拖动以绘制矩形。
• 圆向外拖动以绘制圆，然后在圆内移动鼠标使其旋转。

显示顶点顺序

显示数目标签，表明所选择顶点的顺序，并在绘制过程中展开。

交互模式

在绘制时显示顶点位置。为了获得更快的反馈，禁用此选项。

拖动光标大小

当 拖动选择时，设置所用鼠标光标的大小。默认值为 8。范围为 1 至 15。

确定

接受更改，然后关闭对话框。

取消

取消所有的更改，然后关闭对话框。

设为默认值

使当前设置作为当前会话的默认值。
