切片修改器

通过“切片”修改器，可以基于切片平面 Gizmo 的位置，使用切割平面来切片网格，创建新的顶点、边和面。顶点可以优化（细分）或拆分网格，您也可以从平面的一侧移除网格。 使用“径向”切片，还可以基于最小和最大角度将对象切片。

“切片”修改器通过组、选定对象或者子对象面的选择来切片。它与“可编辑网格”“边”“切片”功能的工作方式相似，但是不需要对象成为可编辑网格或多边形。

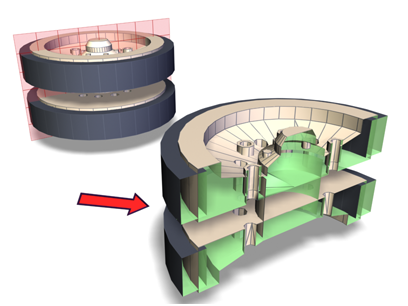

切片通过集合切割

可以随时间更改位置和旋转，为切割平面设置动画。您也可以结合“移除顶部”和“移除底部”选项，设置“切片平面”Gizmo 动画，使对象逐渐地出现和消失。

顶部：原始对象

中：无顶对象

底部：无底对象

多个切片

要在对象上创建多个切片，请应用多个“切片”修改器。如果几何体不需要保持参数，可以将其塌陷为可编辑网格或可编辑多边形格式，并使用各自的切片工具（请参见切割和切片（可编辑网格）和切割和切片组（多边网格））。 此工具易于使用，用于在对象中生成多个切片，但对象无法保留其创建参数。

重要： 可以只将选定面进行切片和移除，使用子对象选择上的“切片”设置。但是，由于选定的面已经切片，而未选定的相邻面没有切片，因此在发生切片的边上的网格中可能会出现“孔”。由于在平滑和渲染里创建的不连续性，这些孔洞也许会出现问题。只有在启用“操作于面”时才可以创建孔洞。

界面

修改器堆栈

切片平面

在该子对象层级，可以像其他对象那样变换 Gizmo 并为其设置动画，从而决定切片发生的位置。由于其范围实际上是无限的，所以为 Gizmo 切片没有效果。如果需要限制切片范围，在子对象面的选择集上使用它，而不是在整个对象上使用。

关于堆栈显示的更多信息，请参见修改器堆栈。

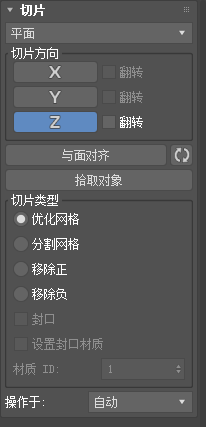

“切片参数”卷展栏

“切片类型”菜单
选择切片类型：“平面”或“径向”。

“切片方向”组

X、Y、Z 按钮
沿选定轴将对象切片。
翻转（仅限“平面”类型）
启用后，将切片翻转到相应轴的另一侧。

“径向切片”组

仅当选择“径向”作为切片类型时，才显示此组。

角度：1
设置径向切片的最小角度。
角度 2
设置径向切片的最大角度。
“与面对齐”按钮
选择用于对齐 Gizmo 的面。
“重置 Gizmo”按钮
将 Gizmo 重置为其默认位置。
“拾取对象”按钮
从场景选择参考对象。

“切片类型”组

通过选择切片类型，定义切片平面如何影响已经应用它的几何体。

优化网格（仅限“平面”类型）
沿着几何体与切片平面的相交处添加新的顶点和边。平面切割的面可细分为新的面。
分割网格（仅限“平面”类型）
沿着平面边界添加两组顶点和边，从而生成两个单独的网格（分别位于切片平面的两侧），这样可以根据需要进行不同的修改。使用此选项将网格分为两个。
移除正
移除网格的正部分。
移除负
移除网格的负部分。
封口
启用后，将沿边界边自动将网格中的任何孔封口。
设置封口材质
启用后，将沿设置为特定材质 ID 的任何边界边自动将任何孔封口。
材质 ID
设置封口的材质 ID。
操作于
选择切片如何处理...
  • 自动
  • 多边形
  • 网格

“操作于面”与“操作于多边形”

过程

要将对象垂直切片，可以执行以下操作：

  1. 创建茶壶基本体。
  2. 应用“切片”修改器。

    “切片平面”Gizmo 出现在茶壶底座。

  3. 在修改器堆栈上，展开“切片”修改器层次并高亮显示“切片平面”Gizmo。
  4. 移动“切片平面”Gizmo 使之在茶壶中间相交。
  5. 旋转“切片平面”Gizmo 使之垂直。
  6. 启用“移除顶部”。

    将茶壶背面切开。

  7. 启用“移除底部”。

    将茶壶前半面切开。

示例：要使用“切片”修改器为茶壶的出现设置动画，可以执行以下操作：

  1. 创建茶壶基本体。 为线框设置视口。
  2. 应用“切片”修改器。

    “切片平面”Gizmo 出现在茶壶底座。

  3. 在修改器堆栈上，高亮显示“切片平面”Gizmo。
  4. 启用 （“自动关键点”）并将时间滑块拖到第 100 帧。
  5. 在茶壶顶部上方移动“切片平面”Gizmo。 播放动画来验证已经为切片平面设置了动画。
  6. 从“优化网格”（默认）到“移除顶部”更改“切片”类型。 再次播放动画。
  7. 在同一位置制作茶壶副本（选择“编辑”菜单 “克隆”，单击“确定”以接受默认设置）。
  8. 将“线框”材质放到克隆上，在克隆上将“切片”类型更改为“移除底部”。
  9. 播放动画。

    线框茶壶将变换为完全着色的对象。
