添加窗棂

首先克隆上一节课程中创建的对象。然后获取克隆，仍保留“扭曲”、“锥化”和“FFD”修改器，使用多边形编辑技巧创建结构的窗棂。

设置课程：

• 继续使用上一课中的场景，或打开 \modeling\highrise\building1_glazing.max 。

创建建筑物窗棂：

1. 选择玻璃对象（城堡）。从菜单栏中，选择“编辑”“克隆”。在“克隆选项”对话框 “对象”组中，选择“参考”。将对象名更改为 Building 1 - Mullions，然后单击“确定”。


   作为参照，新创建的窗棂对象采用独特的方式呈现。任何后续的窗棂对象编辑均不会影响玻璃对象。然而，如果修改玻璃对象，那么窗棂对象将受到影响。任何修改器的更改都会影响到在玻璃对象中创建的建筑物结构，这会进一步应用到窗棂中。但是，任何多边形编辑仅会影响窗棂，不会影响玻璃对象中的几何体。

   如果将窗棂对象作为副本而不是作为参照克隆，那么它将完全独立于原始对象。

   如果窗棂对象作为实例克隆，那么它将完全依赖于原始对象，反之亦然；随后对每个对象的编辑将影响其他对象。

2. 选中 Building 1 - Mullions 对象，右键单击视口，从四元菜单中选择“孤立当前选择”。

   孤立模式可以确保正在处理正确的对象。

   现在，您希望获取形成窗格的多边形并对其修改，以呈现窗棂的特征。您可以使用“编辑多边形”修改器来实现。

3. 从“修改器列表”中，选择“编辑多边形”。


   注意：灰色条如何插入到新添加的“编辑多边形”修改器和所有其他修改器之间。该条表示其上的所有修改器仅影响参考对象，不会影响原始对象。这样，您可以在不影响玻璃对象的情况下，继续修改窗棂对象。

   接下来，将删除一些不需要的多边形。

4. 激活“透视”视口。执行 缩放、 环绕和 平移操作，直到建筑物顶部清晰显示，然后在“选择”卷展栏上，单击 （多边形）以将其激活。

5. 选择屋顶中间的多边形。在“选择”卷展栏中，反复单击“扩大”直到选定整个屋顶。按 Delete 键删除所有选定的多边形。

6. 重复前两个步骤以删除组成建筑物底部的多边形。

   现在，您将创建由剩余多边形组成的用作窗棂的插入对象。

将窗棂变为晶格：

1. 反复按 Shift+Z 以撤消视口更改，以便可在“透视”视口中再次显示整个建筑物。
2. 按 Ctrl+A 以选择建筑物中的所有多边形。
3. 在“编辑多边形”卷展栏中，单击 “插入”按钮旁（恰好在主按钮右侧）的“设置”按钮。


   3ds Max 将显示“插入”工具的 Caddy 控件。


4. 在第一个 Caddy 控件上，从下拉列表中选择“按多边形”。

5. 在第二个控件“数量”上，将值更改为 0.3m，然后单击 （确定）。


   “按多边形”选项将插入多边体编辑应用于选定的每个多边形。

6. 按 Delete 删除选定的多边形，但保留其插入。

7. 在“选择”卷展栏上，单击 （多边形）以退出“多边形”选择模式。

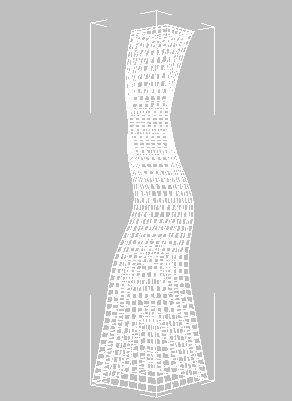

8. 在“透视”视口中， 放大刚创建的窗棂。

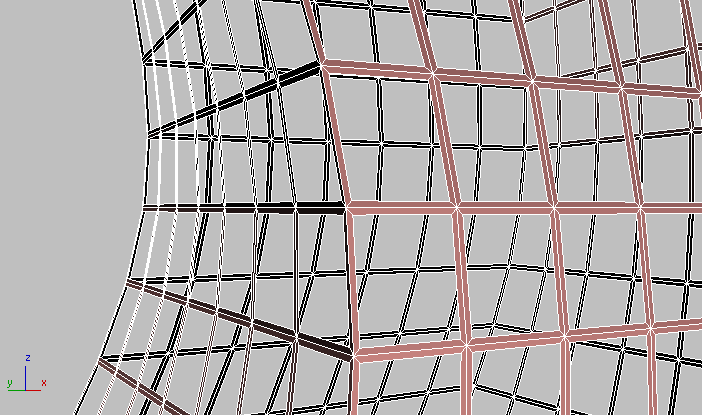

   窗棂显示细长、二维的外观。您需要为其添加一定的厚度。



使窗棂变厚：

1. 从“修改器列表”“对象空间修改器”部分，选择“壳”。在“参数”卷展栏中，将“外部量”设置为 0.3m。

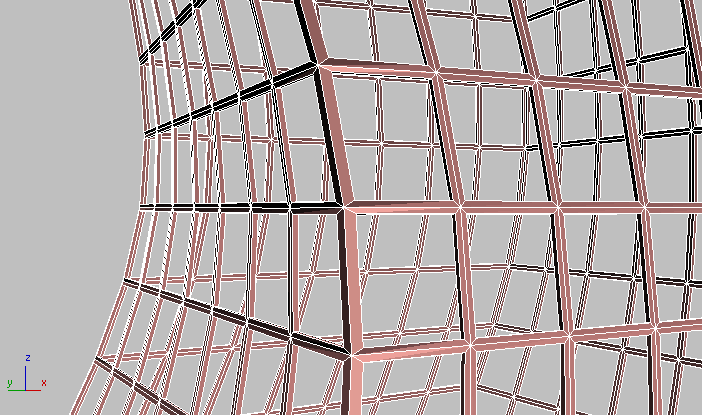

   现在当您渲染场景时窗棂厚得可以显示了。



取消隐藏玻璃结构：

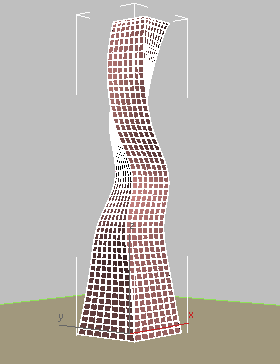

• 在视口中右键单击，然后从四元菜单中选择“结束隔离”。现在，您可以看到玻璃和窗棂对象连接在一起。


  现在，准备创建结构的金属外壳。

保存工作：

• 将场景另存为 my_building_mullions.max。

下一节

创建金属外壳
