“Curves”>“Curve & COS Offset”
创建与原始曲线存在指定距离的偏移曲线。面上线偏移距离基于曲面进行测量。对于每个选定的曲线链，图形区域中将显示向量控制柄以控制偏移距离和方向。
Offset Mode & Distance
Automatic
快速创建偏移，用于指定偏差公差。编辑（添加或移除）跨距，直至达到特定的偏差公差或最大跨距数。
CV Offset
将原始曲线的结构和参数化用作输入。每个 CV 沿特定局部偏移方向移动所需距离，以获得最准确的结果。
Explicit
可用于控制曲线偏移的阶数和跨距数。
Original
根据原始阶数和原始跨距数创建曲线偏移，但会调整参数化以适应新形状。
Offset Distance
指定原始曲线与曲线偏移创建位置之间的距离。您可以指定是希望根据弦长还是弧长来测量此距离。可为“Offset Distance”指定正值或负值以在原始曲线任一侧创建曲线偏移。也可以沿任一方向拖动箭头以正向或负向更改“Offset Distance”值。

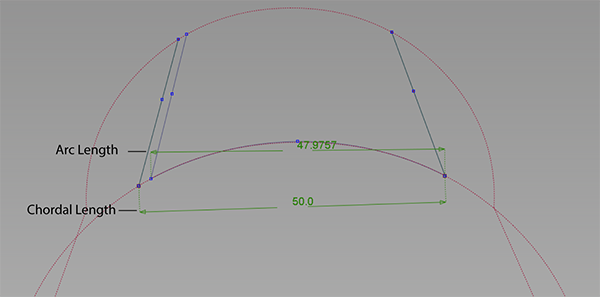

Offset Measure
指定用于测量“Offset Distance”的方法。这些选项仅在输入为曲面边、面上线、曲面跨度或等参线时可用。偏移曲线时，这些选项不可用。
Chordal Length - 偏移距离基于输入和偏移输出之间的最短线性距离。如果需要线性偏移距离，则使用此选项。默认方法是“Chordal Length”。
Arc Length - 偏移距离基于输入曲面的弧长。如果希望在曲面长度上测量偏移长度，则使用“Arc Length”。
Explicit Control Options
Explicit Degree
可用于指定曲线偏移的精确阶数。仅当“Explicit”偏移模式处于选中状态时才会显示此选项。
Min Degree
可用于指定曲线偏移的最小阶数值。仅当“Explicit”偏移模式处于选中状态时才会显示此选项。
Degree
当“Explicit”处于选中状态时，指定精确阶数值；当针对曲线偏移选择“Min”时，指定最小阶数值。
Explicit Spans
可用于为曲线偏移指定 U 和 V 方向的精确跨距数。仅当“Explicit”偏移模式处于选中状态时才会显示此选项。
Max Spans
可用于为曲线偏移指定最大跨距数。仅当“Explicit”偏移模式处于选中状态时才会显示此选项。
Spans
当“Explicit”处于选中状态时，指定精确跨距数；当针对曲线偏移选择“Max”时，指定最大跨距数。
其他选项
Deviation Tolerance
控制偏移结果的精度。仅当“Automatic”偏移模式处于选中状态，或在“Explicit Control Options”下选择“Max Spans”时，“Deviation Tolerance”选项才可用。
Min.Spans Length
指定曲线偏移中的最小跨距长度。仅当“Automatic”偏移模式处于选中状态，或在“Explicit Control Options”下选择“Max Spans”时，“Min. Spans Length”选项才可用。
Extend
偏移两条或两条以上曲线时，启用“Extend”选项将延伸曲线，直到它们相交。
Attach
多条偏移曲线连接为一条曲线，且移除多余的 CV。如果此选项处于禁用状态，每条曲线将分别偏移。
Both Sides
在原始曲面的两侧创建偏移曲线。“Offset”值应用于两个偏移曲线。曲线的偏移不能独立进行控制。
Cut Curve Loops
如果此选项处于启用状态，曲线偏移结果内的所有循环都将被消除。
Blend
通过外推曲线端点直至相交，或创建过渡连续性为 G1 或 G2 的过渡曲线，以闭合偏移结果中的间距。
G1/G2
指定曲线偏移的过渡连续性。

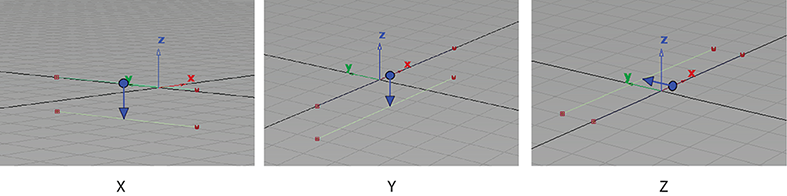

Offset Plane
X、Y、Z
应用与指定平面法线方向垂直的偏移。例如，选择“X”将生成与 X 平面平行的偏移。
视图
根据与相机视图平行的平面创建偏移。
Picked
根据您在视口中拾取的向量创建偏移。
Auto
系统将自动计算偏移平面。
Control Options
Auto update
如果选择该选项，则对控制框的任何字段所做的任何更改都会导致自动更新模型显示。默认情况下，“Auto Update”处于启用状态。
Show Curvature
显示曲线偏移的曲率。默认情况下，“Show Curvature”处于禁用状态。
Show Deviation
显示曲线偏移的偏差。默认情况下，“Show Deviation”处于禁用状态。
Create History
保存曲线偏移的历史，以便您稍后可以修改偏移。默认情况下，“Create History”处于启用状态。
Create Metadata
指定“Curve & COS Offset”工具是否会创建历史元数据。默认情况下，“Create Metadata”处于启用状态。
仅 Autodesk Alias 2019.2 或更高版本提供“Create Metadata”选项。
Chain Select
如果在您选择曲线时选择此选项，将选定切线连续的所有曲线。启用“Selection Options”后框选曲线可添加或移除各个曲线。
