“Locators”>“Deviation”>“Curve to Curve”

添加一个显示两条曲线之间最小和最大偏差的测量。

此工具创建一个标注，该标注显示两个对象之间的偏差，标记偏差的最小值、最大值和平均值，并沿整个对象显示表示偏差的偏差梳。选择曲线以测量偏差时，选择顺序可能会使曲线与曲线之间的偏差结果产生差异。

提示：

添加标注后，可以按住 Shift 并单击曲线长度上的任意位置以添加另一个测量点。可按住 Shift 并单击测量点以将其移除。

可以从该工具中选择参考层中的对象。

曲线与曲线之间偏差的选项

True - 三维世界空间中的实际测量（如透视窗口中所示）。

Projected - 测量报告偏差，并在创建测量的窗口中显示。

Fix Projection Plane - 仅适用于投影长度。确保更改视图时标注的位置和值正确且工具支持构建平面。投影平面将保存在 Wire 文件中。

选中/取消选中这些框可启用或禁用不同的标签和偏差梳。

此外，还可以在“Information Window”中启用或禁用这些标签。

启用“Show Comb”后，可以在视口中的梳采样上单击鼠标右键以显示相应点处的偏差值（请参见在视口中显示偏差值）。

投影偏差标注包括值周围的尖括号，例如 min=<2.1234> max=<7.981>。

注意：

在画布中使用鼠标中键 (MMB) 调整梳时，可使用“Control Panel”的“Deviation”选项卡中的“Min. Comb Density”控件设置梳采样的最小增量大小。请参见 Min. Comb Density (MMB)。

启用此选项可指定曲率梳的起点和终点。

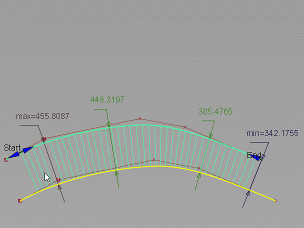

使用此选项可以将偏差测量限于曲线的特定区域。输入“Start”和“End”值，或使用在位操纵器设置梳的起点和终点。

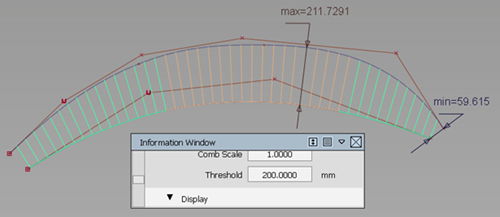

用于设置介于“Min. Dist.”和“Max. Dist.”范围之间触发阈值偏差显示的值。当两条曲线之间的偏差大于设置的“Threshold”值时，标注将从绿色变为橙色。这样，您可以快速查看曲线之间偏差超出所需限制的位置。

注意：

此选项仅显示在“Information Window”中。
