“Surface Edit”>“Trim”>“Trim Surface”

使用面上线或横断面修剪或分割曲面。

通过执行下列操作从“Surface Edit”工具箱访问此工具：

Trim Control

3D Trimming

如果选中此框，则可以沿投影曲线和横断面修剪曲面，也可以选择曲面并从该曲面与目标曲面的交点自动生成修剪曲线。默认情况下会取消选中它。

Method

选中“3D Trimming”时显示。

Project - 通过将选定曲线投影到目标曲面来创建修剪曲线。

Intersect - 从选定曲面与目标曲面的交点创建修剪曲线。

在单个修剪操作中，可以来回切换使用“Project”或“Intersect”方法。

Create History

如果选中此框，则投影曲线将包含构建历史。如果编辑或变换曲线和曲面，则将重新执行投影和修剪操作。

只有启用“3D Trimming”时，此选项才可用。

Extend

自动或手动延伸未完全投影在面片上的曲线，并继续修剪操作，而不退出该工具。

Auto

当修剪失败时，另一个面上线或边界的“Tolerance”集中的任何其他面上线将延伸，并且会重新尝试执行修剪。

Selected

在需要延伸的曲线上显示修剪延伸箭头。单击箭头将曲线的端点捕捉到面片边。

Vector Options

仅当“3D Trimming”处于启用状态时，这些选项才可用。

X、Y、Z

指定沿着该轴的投影向量。

View

指定当前视图的向量法线。该向量不会在视图窗口中绘制。

如果当前视图发生更改，请单击“Refresh View Vector”更新该向量。

注意：

可以沿着不同的视图向量投影不同的曲线。但是，如果单击“Refresh View Vector”，或者选择一个不同的向量选项，则会更新所有面上线以与当前投影向量匹配。

Picked

可用于在“Picked Vector”字段中指定现有向量的名称，或拾取视图中的向量。

Normal

曲线会沿着该点处的法线（而不是沿着单一向量方向）投影到曲面上的每个点。

Picked Vector

仅当选中“Picked”时，才会显示此文本字段。它会显示选定向量对象的名称。或者，可以键入向量对象的名称。

Refresh Vector

仅在选择“View”时才会出现该按钮。修改视图后，单击该按钮可以更新向量

Retain Vector

单击此按钮可在视图窗口中创建向量构建对象。否则，该工具会使用您指定的向量方向，但您无法看到和重新使用该向量。

Create Vector

单击此按钮可创建投影向量。

在视图中单击以放置向量的起点，或键入位置并按 。使用向量操纵器以定位向量，然后单击“Accept”。

Limit Projection

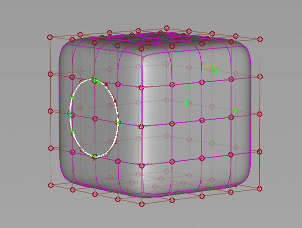

使用此选项可限制曲线沿指定投影向量的投影距离（“Vector Options”），以便曲线不会自动穿过目标对象进行投影。修剪闭合对象时，这允许您控制与曲面的距离或修剪深度，而不是穿过目标对象的两面墙进行修剪。

调整“Positive Distance”和“Negative Distance”值以指定与投影曲线当前位置的投影距离。使用在位箭头操纵器或输入“Positive Distance”和“Negative Distance”值（采用设置的度量单位）。

Display Options

Show Intersections

如果选中此框，绿色标注表示修剪曲线之间、修剪曲线与修剪曲面之间的相交点。黄色标注表示不与其他任何面上线或修剪曲面边相交的修剪曲线端点。

显示预览

如果选中此框，则修剪曲面的预览将以黄色亮显。

Region Selector Length

如果选择器（十字符号）在模型上显示过小或过大，请调整此值。根据像素大小（而非根据要修剪曲面的大小）显示修剪标注。

注意：

“Shrink Surface”选项已被名为“shrinkToTrim”的插件取代，该插件可通过“Utilities”>“Plug-in Manager” 加载。“shrinkToTrim”可收缩基本曲面的 UV 参数，使得仅覆盖曲面的可见（未修剪）部分。向曲面应用标签样式纹理时，此功能十分有用。

Control Options

Chain Select

如果选中此框，则选择要投影的曲线时还将选择与其切线连续的所有其他曲线。

Subdiv Select

修剪细分对象的曲面时启用此选项。启用后，“Trim”工具对细分对象的行为方式与对 NURBS 曲面的行为方式相同。默认情况下，“Subdiv Select”处于启用状态。

Trim Divide History

如果选中此框，修剪拆分曲面将通过历史链接在一起，这样对一个拆分曲面进行的后续修改将在另一个拆分曲面中反映出来。

Mouse Defines Action

如果选中此框，鼠标键将控制修剪模式。鼠标左键、中键和右键分别映射到“Keep”、“Discard”和“Divide”。使用相应的鼠标键单击修剪区域，然后按空格键完成修剪。

注意：

启用此选项后，您仍可使用“Keep”、“Discard”和“Divide”画布内按钮选择修剪操作。

Show Last Selectors

如果选中此框，则保存最后使用的修剪区域选择器并在取消修剪后恢复。如果在取消修剪后要进行更改并重新修剪，只需针对自己做出的更改添加或移动选择标注。您不必重新单击所有原始选择。

Continuity Check

向修剪的曲面添加曲面连续性标注，指示连续性是通过还是失败，并显示任何不连续性。当“3D Trimming”方法设置为“Project”时，此选项可用。

Continuity Check Type

当启用“Continuity Check”时，可以选择检查特定级别的连续性。从“Continuity Check Type”列表中选择一个选项，其中包括“G0 Position”、“G1 Tangent”或“G2 Curvature”。
