在两组曲面之间构建圆角曲面。可以自动修剪这些曲面以创建连续的曲面流。

它通常用于在设计的主曲面之间构建平衡的过渡。也可以构建小细节圆角，但也应考虑使用“Round”工具，因为它将计算倒角过渡，其中的三条或多条边将到达一个点。

曲面圆角控制选项

曲面圆角术语

用于描述曲面圆角特征的术语如下所示：

Construction Type

“Construction Type”定义圆角是由轮廓形状还是由宽度值（用来确定接触线位置）指定。

Radius - 指定轮廓的形状。此类型使用由“Radius”值或非圆形圆角的“Center radius”和“Tangent offset”值指定的“滚球圆角”构造。

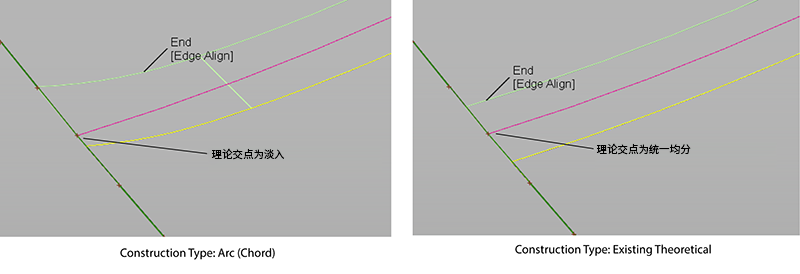

Arc (Chord) - 控制接触线之间的宽度并创建圆弧类型的对称圆角。圆角的理论交点可能不同于输入曲面集的实际理论交点。使用“Chordal Length”（或“Tangent Length”）选项可以设置圆角的宽度。

Existing Theoretical - 控制接触线之间的宽度。此类型使用输入曲面的实际理论交点来构建圆角。

Build Theoretical - 控制接触线之间的宽度。当缺少现有理论交点时，此类型使用偏移方法生成理论交点。此方法适用于输入曲面未修剪到理论交点或未接触理论交点的情况。

Section Type

通过对输入曲面的每一边施加不同的连续性级别，控制圆角的横断面形状。

G0 Chamfer - 在两组曲面之间创建一个倒角。此类型只可保持曲面任意一边的位置连续性。

G1 Circular - 创建含圆形横断面、与两组曲面相切的圆角。此类型可在任意一侧保持与曲面的切线连续性。

G2 Curvature - 保持与两组曲面的曲率连续性 (G2)。G2 连续性意味着曲率（曲率半径的倒数）在跨圆角边界的两侧是相同的。

G3 Curvature - 保持与两组曲面的 G3 连续性。G3 连续性意味着曲率的_变化率_在跨圆角边界的两侧是相同的。

计算圆角时，会调整 V 阶数，以使曲面有足够的 CV 在两侧提供所需的连续性。“G2 Curvature”需要 5 阶，而“G3 Curvature”需要 7 阶。

G2 Curvature/Arc - 创建具有曲率短引线的圆角。此类型可在两组曲面之间保持真实的圆弧形断面。使用“Lead-in”控件调整引线的长度。“Auto Adjust Sliders”开关会自动设置“Form Factor”和“Arc Range”值，以便在调整“Lead-In”值时生成最佳形状。

Bias - 使用顶点半径和切线偏移创建圆角，其中心偏向（更靠近于）一组曲面。

Lead - 使用顶点半径和切线偏移创建圆角，定义与输入曲面的触点。此类型可在任意一侧保持与曲面的切线连续性。

Bias Factor

将圆角曲面的中心轨道向靠近一边的方向移动。值为 0 时中心轨道居中。为负值时向第一组曲面偏移。为正值时向第二组曲面偏移。

仅当“Section Type”为“Bias”时，此选项才可用。

Curvature

仅当“Section Type”选项设置为“Bias”、“G2 Curvature”或“G3 Curvature”时，此选项才可用。

None - 不保持曲率连续性。

Side 1、Side 2 - 使圆角曲面保持与第一组或第二组曲面的曲率连续性。

Both：使圆角曲面曲率与两组曲面连续。

Variable Fillets

如果选中此选项，可以在圆角段上不同的点设置半径或弦长/切线长度。

半径、距离和曲面控制选项

Specify

仅当“Construction Type”为“Radius”时，此选项及其相关参数才可见。

对于“Bias”和“Lead”断面类型，选择是要指定“Peak Radius”还是“Knee Ratio”。

对于“G1 Circular”、“G2 Curvature”和“G3 Curvature”断面类型，选择是要指定“Center Radius”、“Tangent Offset”还是“Both”。这些值提供不同的方式来指定顶点/中心半径和/或引线距离。

如果将“Specify”设置为“Center radius”或“Tangent Offset”，并且设置了“Form Factor”，第三个参数（“Tangent Offset”或“Center Radius”）会沿圆角变化。“Both”用于指定圆角的“Tangent Offset”和“Center Radius”，但不指定“Form Factor”。系统通过这两个值自动计算“Form Factor”，该值随圆角变化。

Default Profile Radius/Center Radius/Peak Radius

仅当将“Section Type”设置为“Bias”或“Lead”，并将“Specify”设置为“Peak Radius”时，“Peak Radius”滑块才会显示。顶点半径是圆角在顶部可以具有的最小半径。

仅当将“Section Type”设置为“G1 Circular”、“G2 Curvature”或“G3 Curvature”，并将“Specify”设置为“Center Radius”时，“Center Radius”滑块才会显示。中心半径是圆角弧长中心处的半径。

如果选中“Variable Fillets”，则“Specify”选项将不可用。只能指定切线偏移，而不能指定中心半径。

Auto Adjust Sliders

（仅针对“G2 Curvature/Arc”断面类型显示。） 自动设置“Form Factor”和“Arc Range”值，以便在调整“Lead-In”值时生成最佳形状。这样，您就可以快速获得最佳圆角形状和曲率梳，而无需不断调整这三个设置。

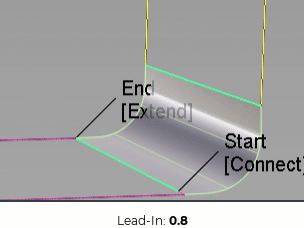

Lead-In

（仅针对“G2 Curvature/Arc”断面类型显示。） 设置圆角引线的长度。为了获得最佳结果，请在调整此值时启用“Auto Adjust Sliders”。

Tangent Offset/Default Tangent Offset

在圆角上给定 U 等参线的端点（即接触点）处与两个输入曲面相切的球体的半径。

如果选中“Variable Fillets”，“Default Tangent Offset”是整个圆角段上的初始切线偏移。然后，可以在圆角上的不同点处添加操纵器并指定不同的切线偏移值。

仅当“Construction Type”为“Radius”时，此选项才可用。

Knee Ratio

这是“Peak Radius”和“Tangent Offset”之间的比率，即“Knee Ratio”=“Peak Radius”/“Tangent Offset”。

仅当“Section Type”为“Bias”或“Lead”时，此选项才可用。

Form Factor

此参数用于调整圆角的形状。指定圆角的 V 方向的外壳线的内侧和外侧控制顶点转臂长度之间的比率。值的范围为 0.1 到 2.0。值越小，圆角弯曲越尖锐。

仅当“Section Type”为“G1 Circular”、“G2 Curvature”或“G3 Curvature”时，此选项才可用。

G2 圆角，左侧：形状系数 = 0.1；右侧：形状系数 = 2.0。

Chordal Type

Chordal length - 在其下面的字段中指定弦长度。

Tangent length - 在其下面的字段中指定切线长度。

仅当“Construction Type”为“Chord”时，此选项才可用。

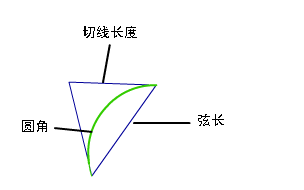

Chordal Length/Tangent Length

应在圆角两条边之间保持的距离，或切线段的长度（请参见上面的图片）。

仅当“Construction Type”为“Chord”时，此选项才可用。

Use Minimum Radius

在将“Construction Type”设置为“Arc (Chord)”、“Existing Theoretical”或“Build Theoretical”的情况下指定圆角宽度时，将显示此选项。使用这些构建类型时，无法明确设置半径值。

“Use minimum Radius”选项可确保圆角曲面的任何部分都不低于设置的值，如果低于设置的值，则调整“Required Form Factor”以修改圆角轮廓，确保不违反“Minimum Radius”值。这通常是出于安全或法规方面的要求。

有三种可能的结果，通过只读字段提供有关结果的信息：

1. 如果圆角未创建半径小于“Minimum Radius”值的任何曲面部分，则结果与未选择“Use Minimum Radius”时的结果相同。
2. 如果需要修改，两个只读字段将提供有关如何修改“Form Factor”以获得所需最小半径的信息。
3. 如果“Required Form Factor”需要大于 2 才能获得所需的最小半径，则不会获得该半径，而会显示实际的最小半径。在这种情况下，您需要增加曲面圆角的弦长或切线长度值，以获得所需的最小半径。

Crown Mode

仅限“G0 Chamfer”断面类型。此选项可用于使用拱来升高或降低两个输入曲线集之间曲面的中点。在添加“Proportional Crown”或“Absolute Crown”之间进行选择。选择两个以上曲线集时，此选项不可用。

您还可以使用在位操纵器在拱模式之间切换。在“Crown”标签下方单击，并在“Proportional Crown”、“Absolute Crown”或“Off”之间进行选择。

Proportional Crown

选择此选项可创建与曲线之间的距离成比例的拱。此设置可将曲面阶数设为 2，且在中心有一行 CV。

Absolute Crown

选择此选项可创建断面中高度一致的拱，无论断面宽度或曲线之间的距离如何。

Crown Flip

翻转拱的方向。

单击拱操纵器的箭头以直接在模型上翻转拱的方向。

Crown Value

控制拱顶的高度。

“Proportional Crown”值 - 该值对应于两条轨道之间距离的百分比。滑块范围为 0.0 到 0.1，但可以在该字段中输入更大的值。

“Absolute Crown”值 - 基于设置的度量单位将拱高度设置为绝对值。滑块范围为 1 到 10，但可以在该字段中输入更大的值。

若要使用在位操纵更改“Crown Value”，请拖动箭头。该值以 0.005 为增量进行调整。可使用鼠标左键进行调整，使用鼠标中键进行精细调整。

Crown Shape

将曲面的阶数从 2 增加到 3，从而提供两行位于中心的 CV。如果“Shape”值小于 1，则将使这些 CV 靠近曲面的边，如果为正值，则将使这些 CV 靠近中心。

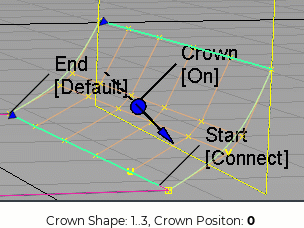

Crown Position

控制拱形状从圆角曲面中间到任一输入曲面的 U 方向。当设置为 0 时，拱形状位于圆角曲面的中间。增大或减小此值会将拱形状朝任一输入曲面移动。必须将“Crown Shape”设置为大于 0 的值，“Crown Position”才会生效。

Explicit Control

使您可以控制新圆角曲面中的曲面阶数和最大跨距数。

Explicit Control Options

仅当“Explicit Control”启用时，这些选项才可用。

(Length) U Degree

新圆角曲面在 U 方向上（即沿曲面边的方向）的阶数。输入从 2 到 9 的整数。

(Section) V Degree

新圆角曲面在 V 方向上的（即从一个轨道到另一个轨道）的阶数。

此选项仅在将“Section Type”设置为“G1 Circular”（值范围为 3 至 6）或“G2 Curvature”（值范围为 5 到 7）时可用。

Max.Spans

如果“Surface Type”设置为“Multiple surfaces”，则此值指定每个圆角曲面的最大跨距数。如果“Surface Type”设置为“Single surface”，则它指定原始曲面间每对边界内的最大跨距数。

仅当选中“Explicit Control”但未选中“Bezier Surfaces”或“Uniform Spans”时，此选项才可用。

Uniform Spans

控制每个圆角曲面的跨距数。

“Maximum Spans/Deg”使用不超过指定数量的跨距（如果它实现了连续性），并减小曲面的阶数（如果使用简化的曲面能够实现连续性）。高阶数用于高曲率区域，低阶数用于不太复杂的形状。

“Maximum”使用不超过指定的跨距数（如果实现了连续性）。

“Explicit”使用指定的确切跨距数（无论是否已使用较少的跨距数实现了连续性）。

Spans

将在选中“Maximum”或“Explicit”时显示。可以为每个圆角曲面指定等长的跨距数。如果还同时选中了_“Bezier Surfaces”_，将创建相应数量的等长 Bézier 细分面片。

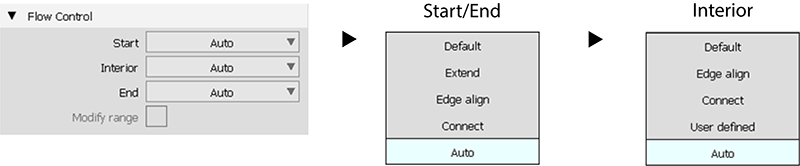

Flow Control

Start/Interior/End

控制圆角曲面边（在 V 方向）如何与边界曲面的边相接。这些选项可以使用在位操纵器或控制窗口设置进行更改。

Auto

根据输入几何体自动为每个设置选择最佳选项。“Auto”是默认设置。

“Flow Control”的“Interior”设置还包含一个“User Defined”选项，当输入曲面集中存在内部边界时，该选项会显示。这样，您就可以查看“Auto”在每个内部边界处使用的流设置。请参见 User Defined。

Default

圆角曲面的边与边界的起点和/或终点以 90 度角相交。

Extend

延伸圆角，使其到达最长的边界曲面端（起始端和/或结束端）。

Edge align

该工具尝试以共线方式在 V 方向将圆角曲面的边或等参线（对于一个曲面）与边界曲面边对齐。

Connect

圆角曲面的边与边界的起点和/或终点相交。

User Defined

（仅限内部）显示“Auto”在输入曲面集的每个内部边界处使用的流设置。设置显示为蓝色操纵器。单击该操纵器可循环浏览适用的选项。如果“Auto Update”处于启用状态，则使用新的“Interior Flow Control”选项重建圆角部分。

• - Connect

• - Edge Align

• - Default

• - T-Align：当两个输入曲面中的任一个曲面只有一个边缘可用时，行为类似于“边对齐”。

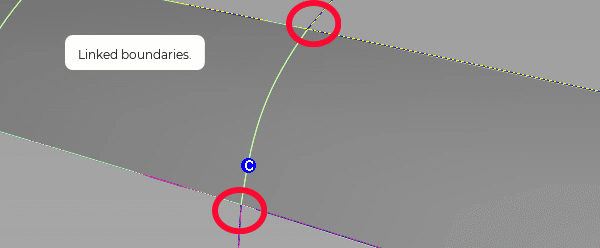

• - Relink：当链接的边界已取消链接时显示。在将链接的内部边取消链接时，Alias 将创建两个内部边界。单击“Relink”操纵器将合并两个内部边。

• - Free：当结果为由三条边构成的曲面时显示。在这种情况下，一条内部边被视为自由边。



请参见指定“Interior Flow Control”选项。

Modify Range

选中此选项时，“Start”和“End”滑块将显示在控制窗口中，箭头操纵器将显示在选定的圆角上。拖动这些箭头可修改输入曲面中的圆角范围。

Start/End

使用这些滑块可修改圆角的范围。“Start”和“End”的值分别为 0.0 和 1.0，可用于定义初始范围。

Fillet Structure

Surface Type

Multiple surfaces - 会创建多个与原始曲面间的边界相对应的曲面。（如果需要，会添加额外的跨距，这些跨距需要小于“Max. Spans”，以满足切线或曲率要求。） 这样，会使圆角曲面更加明亮，并且与原始曲面的连续性更佳。

Single surface - 会构建单一圆角曲面。

如果在圆角的边处创建面上线（请参见下面的“Trim Type”选项），则会对它们进行分段以与多个圆角曲面相对应。

Bézier Surfaces

仅当“Surface Type”设置为“Multiple surfaces”时，才会显示此选项。如果启用它，则每个曲面都将成为一个 Bézier 细分面片。

Bézier 细分面片具有一个跨距，并且它们在 U 方向的最大阶数是在“Explicit Control”部分设置的。默认值为 5 阶。

Short Edge Tolerance

在插入交叉节点的情况下，系统不允许跨距的长度小于此值。

Control Options

Trim Type

Automatic - 自动修剪原始曲面，使其重新到达接触线的位置。

Curves-on-surface - 沿接触线在曲面上创建曲线，允许您手动进行修剪。

Off - 不修剪原始曲面。

Auto update

在您更改选项时自动更新圆角曲面。

如果曲面非常复杂并且进行更新所需的时间较长，那么要更新曲面时，请禁用此选项并单击“Update”按钮。

Curvature Comb

在生成的曲面间显示曲率精梳图。

Inter Continuity

如果选中此选项，则将在输出曲面之间显示连续性标注，指示这些曲面是否保持切线连续性。绿色“T”标注指示曲面保持切线连续性，而红色/黄色“T”标注指示曲面未保持切线连续性。

在测试切线连续性时，将使用“Preferences”>“Construction Options”中的“Continuity Angle”，并且，如果曲面不存在任何比“Topology Distance”公差（也存在于“Construction Options”中）大的间隙，将仅检查共享边界。

仅检查自然（未经修剪）边。

Continuity Check

创建多个曲面时，检查曲面面片之间的连续性。当您使用“Bezier”选项创建单跨距曲面时，这非常有用，因为您的工作重点通常是生产质量，在生产过程中您需要时刻注意和修复任何小的连续性错误。

Create Metadata

指定“Surface Fillet”工具是否创建历史元数据。

按钮

Reset

恢复保存的设置。如果未保存自定义选项，则单击“Reset”可恢复安装的选项设置。

Update

在禁用“Auto Update”时使用当前设置更新曲面。

Undo All

反转工具的任何效果。

Next

重置工具以开始一个新曲面。
