创建通过一组曲线的曲面。

Skin Control Options

Crown Mode

此选项可用于使用拱来升高或降低两个输入曲线集之间曲面的中点。在添加“Proportional Crown”或“Absolute Crown”之间进行选择。您还可以使用在位操纵器在拱模式之间切换。在“Crown”标签下方单击，并在“Proportional Crown”、“Absolute Crown”或“Off”之间进行选择。

Proportional Crown

选择此选项可创建高度与曲线之间的距离成比例的拱。该设置可将曲面阶数设为 2，且在中心有一行 CV。

Absolute Crown

选择此选项可创建断面中高度一致的拱，无论断面宽度或曲线之间的距离如何。

Crown Flip

翻转拱的方向。

单击拱操纵器的箭头以直接在模型上翻转拱的方向。

Crown Value

“Proportional Crown”值 - 该值对应于两条轨道之间距离的百分比。滑块范围为 0.0 到 0.1，但可以在该字段中输入更大的值。

“Absolute Crown”值 - 基于设置的度量单位将拱高度设置为绝对值。滑块范围为 1 到 10，但可以在该字段中输入更大的值。

若要使用在位操纵更改“Crown Value”，请拖动箭头。该值以 0.005 为增量进行调整。可使用鼠标左键进行调整，使用鼠标中键进行精细调整。

Crown Shape

将曲面的阶数从 2 增加到 3，从而提供两行位于中心的 CV。如果“Shape”值小于 1，则将使这些 CV 靠近曲面的边，如果为正值，则将使这些 CV 靠近中心。

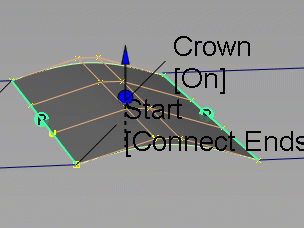

Crown Position

控制拱形状从蒙皮曲面中间到任一边的位置。当设置为 0 时，拱形状位于曲面的中间。增大或减小此值会将拱形状朝蒙皮曲面的任一边移动。必须将“Crown Shape”设置为大于 0 的值，“Crown Position”才会生效。

Explicit Control

选择此选项可指定新曲面的阶数和跨距数。

Explicit Control Options

仅当选择了“Explicit Control”时，这些选项才可用。

U/V Degree

新的蒙皮曲面在 U 和 V 方向的阶数。值的范围为 1 到 7。

Explicit

启用此选项可指定要插入的 U 向跨距数。使用 U 向跨距控件或输入值指定要插入的跨距数。

Max U Spans

启用此选项可根据需要插入任意数量的跨距以实现连续性，或直至达到“Max U Spans”限制。使用“Max U Spans”限制控件指定限制值。默认值为 100。

U Spans

设置蒙皮曲面在 U 方向的跨距数。

当启用“Explicit”时，此选项可用

Max U Spans

设置蒙皮曲面在 U 方向的最大跨距数。

当启用“Max U Spans”时，此选项可用

V Spans

蒙皮曲面在 V 方向的跨距数。

Curve Coupling Tolerance

选中“Explicit Control”后，蒙皮曲面的结构可能不规则。增加此选项的值可改进结构。

左：不选中“Explicit Control”，右：选中“Explicit Control”

Rebuild

使用输入曲线的 CV 布局重建蒙皮曲面以影响生成的曲面形状。此选项可移除“Skin”工具可能生成的不需要的跨距或多余节点，从而简化蒙皮曲面的拓扑。在某些情况下，会修改每个输入曲线以生成优化的输出结果。

通过启用“Explicit Control”以手动设置阶数跨距，可以做进一步的更改，从而获得所需的结果。

Flow Control

Start/End

通过每个输入曲线集上的捕捉点定义曲面的范围。您可以将范围操纵器捕捉点定义到以下位置：

Default - 可以将曲面的范围定义为从一个曲线集端点到另一个曲线集端点的最近点。这样可保持控制布局垂直于曲线集。

Extend - 可以延伸曲面的末端以匹配相反曲面的端点。这样还可保持曲线集的控制布局法线。

Connect Ends - 可以将初始曲线集的端点连接到第二个曲线集的端点。这是默认构造。

Modify Range

选择此选项可使用范围操纵器将每个曲线集的一部分定义为曲面输入。

Surface Structure

Surface Type

Single Surface - 会构建单一蒙皮曲面。

Multiple Surfaces - 会为选定的每条输入曲线创建一个单独的曲面，并对这些曲面进行分组。

Bezier surfaces

仅当“Surface Type”设置为“Multiple surfaces”时，才会显示此选项。如果选择此选项，则每个曲面都将成为一个 Bézier 细分面片。

Bézier 细分面片具有一个跨距，并且它们在 U 方向的最大阶数是在“Explicit Control”部分设置的。

Min Span Length/Min Edge Length

在插入交叉节点的情况下，系统不允许长度跨距小于“Min Span Length”/“Min Edge Length”。

Topology

Open - 使生成的曲面保持开放状态。

Closed - 将第一条曲线连接到最后一条曲线以创建闭合（周期性）曲面。

Control Options

Auto update

添加曲线时自动更新曲面。

Create History

保存新曲面的历史，供以后进行编辑。如果启用“Create History”，则修改用于创建曲面的曲线时，曲面将会更新。

Show In Canvas Locators

在操纵器上显示画布内控件文字。文字控件有时会妨碍您拾取边。禁用该选项可隐藏这些控件。

Continuity Check

选择此选项可查看新创建的曲面与原始曲面之间的连续性级别。

P - 位置连续性

T - 切线连续性

C - 曲率连续性

Deviation

选择此选项可显示最大偏差指示器（仅当“Deviation”不为 0 时显示）。

Chain Select

如果选中此选项，选择曲面曲线还将选择与其切线连续的所有其他曲面曲线。

Create Metadata

指定“Skin”工具是否创建历史元数据。

相关任务

• 创建蒙皮曲面
