“Surfaces”>“Rolled Edge”>“Tube Flange”
为曲面模型的边创建终点。

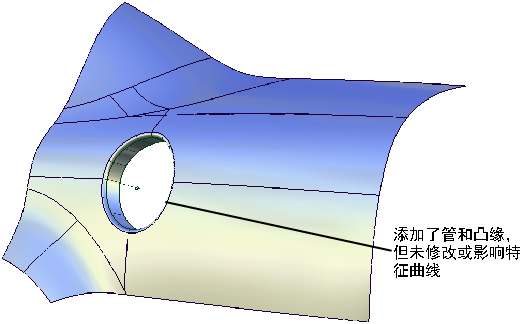

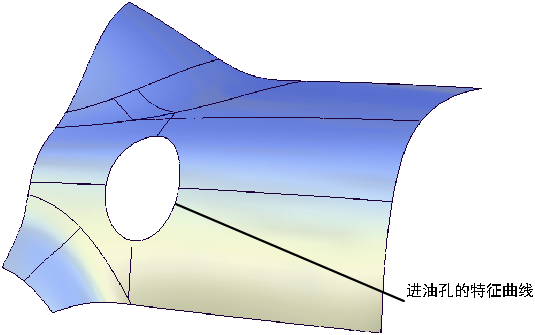

通过使用边、面上线、边界边缘或等参线中的一项或多项，该工具可创建一个接触选定几何体的管状体。此工具还可在管状体上创建线性延伸：凸缘。此拉伸可通过扫掠角度或者向量和拔模角度来定义。
管状凸缘控制选项
Tube
Continuity
选择与基础曲面是“G1 Tangent”连续还是“G2 Curvature”连续。
Radius
“Continuity”设置为“G1 Tangent”后，定义管的半径。
当“Variable”设置为“Radius”时，可以通过沿曲线添加更多的半径操纵器以交互方式创建变半径。但是在这种情况下，“Radius”选项呈灰显状态，因此必须在模型上通过拖动操纵器以交互方式定义半径。
Flip
可以将管和凸缘放置到曲面顶部或底部。也可以单击模型上的蓝色箭头操纵器以翻转曲面的一侧。
Specify
选择是要指定“Center radius”、“Tangent offset”还是“Both”。
如果将“Specify”设置为“Center radius”或“Tangent Offset”，并且设置了“Form Factor”，第三个参数（“Tangent Offset”或“Center Radius”）会沿圆角变化。“Both”用于指定圆角的“Tangent Offset”和“Center Radius”，但不指定“Form Factor”。系统通过这两个值自动计算“Form Factor”，该值随圆角变化。
Center radius
管中心处的半径（沿弧长测量）。
Tangent offset
是指与输入曲面在接触线处相切的球体的半径，也指与凸缘曲面相切的球体的半径。（接触线是新的管状曲面沿其方向与输入曲面相交的线。）
从直观上讲，它对应于模型上显示的蓝色圆弧操纵器的半径（当“Variable”设置为“Radius”时）。
Form factor
此参数用于调整管的形状，同时保持“Center radius”或“Tangent offset”不变。指定管的 V 方向的外壳线的内侧和外侧控制顶点转臂长度之间的比率。值的可能范围为 0.1 到 2.0。
在下面的示例中，我们指定切线偏移为 60.0。更改“Form Factor”会使中心半径变化。
“Form Factor”设置为 0.1，在管中创建较小的中心半径和更尖锐的弯曲。
“Form Factor”设置为 2.0，创建一个较大的中心半径和更圆的管形状。
仅当使用单个半径操纵器时，“Specify”、“Tangent Offset”和“Center Radius”选项才可用。如果管具有多个操纵器（实际控制切线偏移），则“Form Factor”会直接控制中心半径。
Flange
Type
设置为“Sweep angle”或“Parting line”。“Sweep angle”定义管状体上凸缘与管状体相切的位置。“Parting line”使用向量和用于确定凸缘方向的拔模角度。如果选择“Parting line”，则必须拾取一个向量或通过“Parting Line Vector Options”指定向量。
Sweep Angle 或 Draft Angle
提供用于控制角度的滑块。“Sweep”角度默认为 90 度，“Draft”角度默认为 0 度。每个角度都是可变的。
Flip
使您可以翻转凸缘的方向。如果至少有一个输入曲线为边，因此只有一个凸缘方向有效，在这种情况下，该选项呈灰显状态。
Create Flange
确定是否基于管状体的边构建凸缘。要创建完整的管状体，请使用 360 度的“Sweep Angle”。请注意，即使禁用“Create Flange”，也仍会根据“Sweep Angle”或“Parting Line”设置修剪管状体。
Length
确定在启用“Create Flange”的情况下将构建的凸缘的长度。该长度是可变的。
Explicit Control
使您可以控制管状曲面和凸缘曲面中的曲面阶数和最大跨距数。
Explicit Control Options
只有选中“Explicit Control”时，该部分才可用。
(Length) U Degree
在 U 向上（即沿其长度）管状曲面和凸缘曲面的阶数。输入从 2 到 9 的整数。
(Section) V Degree
管状曲面在 V 方向（也就是沿断面方向）上的阶数。输入从 3 到 6 的整数（如果“Continuity”设置为“G2 Curvature”则为 5 到 6）。
Max. Spans
整个管状曲面和凸缘曲面（“Surface Type”设置为“Single surface”时）或每个曲面（“Surface Type”设置为“Multiple surfaces”时）中的最大跨距数。只有未选中“Bezier Surfaces”时，该选项才可用。
Parting Line Vector Options
只有将“Flange Type”设置为“Parting line”时，才可以应用这些选项。
X、Y、Z
选择以上三个坐标轴之一，以便指定沿该坐标轴的拉伸方向。
View
选择此选项可以指定垂直于当前视图的拉伸方向。该向量不会在视图窗口中绘制。
如果当前视图发生更改，请单击“Refresh View Vector”更新该向量。
Picked
如果选择该选项，可以在“Picked Vector”字段中指定现有向量的名称，或拾取视图中的向量。此向量定义拉伸方向。
Refresh View Vector
仅在选择“View”时才会出现该按钮。修改视图后，单击该按钮可以更新向量。
Retain Vector
在视图窗口中，单击该按钮，创建向量构建对象。除非执行此操作，否则您指定的向量方向将由该工具使用，但您不会看到向量对象，也不能重新使用该向量。
Create Vector
单击此按钮可创建分模线拉伸方向向量。
在视图中单击以放置轴的起点，或键入位置并按
。使用向量操纵器定位向量，然后单击“Accept”。
Tube Flange Range
Modify Range
选中此选项时，“Start”和“End”滑块将显示在控制窗口中，箭头操纵器将显示在选定的凸缘上。拖动这些箭头可修改输入曲面中的凸缘范围。
Start/End
使用这些滑块可修改用于构建圆角的切线的范围。“Start”和“End”的值分别为 0.0 和 1.0，可用于定义初始范围。
Surface Structure
Surface Type
如果选择“Single surface”，则会构建一个管状曲面。如果选择“Multiple surfaces”，由于一条曲线不能跨多个曲面，因此将在曲线边界（包括曲面边界）分割管状体。
Bézier Surfaces
仅当“Surface Type”设置为“Multiple surfaces”时，才会显示此选项。如果启用它，则每个曲面都将成为一个 Bézier 细分面片。
Bézier 细分面片具有一个跨距，并且它们在 U 方向的最大阶数是在“Explicit Control”部分设置的。默认值为 5 阶。
Short Edge Tolerance
在插入交叉节点的情况下，系统不允许线性距离的跨距小于“Short Edge Tolerance”。
Control Options
请注意，三个参数中只能有一个参数是可变的。例如，创建的管状体的半径和凸缘长度不能同时可变。
Variable
使您可以以交互方式修改“Flange Length”、“Flange Angle”或“Radius”。
Auto update
选择通过选择“Update”按钮来更新更改还是自动更新更改。
如果“Auto Update”设置为禁用，请使用空格键来按“Update”按钮。
Inter Continuity Check
如果选中此选项，则将在输出曲面之间显示连续性标注，指示这些曲面是否保持切线连续性。绿色“T”标注指示曲面保持切线连续性，而红色/黄色“T”标注指示曲面未保持切线连续性。
在测试切线连续性时，将使用“Preferences”>“Construction Options”中的“Continuity Angle”，并且，如果曲面不存在任何比“Topology Distance”公差（也存在于“Construction Options”中）大的间隙，将仅检查共享边界。
仅检查自然（未经修剪）边。
Continuity Check
选择是否获取关于连续性的视觉反馈（在“Tube”部分中设置）。绿色表示成功；黄色表示不符合连续性条件。
Chain Select
如果选中此框，选择曲面曲线还将选择与其切线连续的所有其他曲面的曲线。
Create Metadata
指定“Tube Flange”工具是否创建历史元数据。注意：仅 Autodesk Alias 2019.2 或更高版本提供“Create Metadata”选项。
此工具的变量控制选项在建模窗口中提供。
控制管状凸缘中的变量参数
变量参数（“Radius”、“Flange angle”或“Flange length”- 由控制窗口中的“Variable”指定）使用建模窗口中的一组操纵器进行控制。其中，只有一个参数是可变的，其他两个参数都保持为恒定。
无论其名称为何，“Radius”控制的是“Tangent offset”，而不是“Center radius”。
每个操纵器都由两个控制柄（轨道滑块和值控制柄）组成，在特定时间只能有一个控制柄处于激活状态。激活的控制柄将显示为浅蓝色。轨道滑块是沿轨道滑动的“球”，用于指示值在轨道上的应用位置。值控制柄是未来曲面的一个近似横断面，用于控制该点的参数值。
激活的控制柄的值显示在提示行中。
对于以下所有操作，除非另行说明，否则均使用
。
要激活控制柄，请单击它。
若要取消激活当前处于激活状态的控制柄并切换回拾取模式，请单击屏幕上的任意位置（不拖动鼠标）。
要添加新的操纵器，请按住
并在轨道上单击所需的点。
要移动操纵器，请使用 拖动滑块。或者，也可以激活滑块并键入轨道上的位置（范围为 0 至 1）。
若要调整参数值，请单击并拖动值控制柄。控制柄激活后，便可以在屏幕上的任意位置拖动鼠标。或者，也可以激活控制柄并按当前单位键入值。
要删除操纵器，请按住 并在要删除的操纵器上单击鼠标右键。
如果仅使用一个操纵器，参数将是恒定的，其值也可以在控制框中进行调整。添加另一个操纵器后，控制框中的值将变灰。
