“Surfaces”>“Multi-Surface Blend”>“Freeform Blend”
“Freeform Blend”以前称为“Freeform fillet”，使您可以根据两条输入的接触线创建过渡曲面。这些接触线可以是曲面曲线或自由曲线。
如果接触线完全由自由曲线组成，则此侧还原为“G0 Position”连续性。同样，该侧也不可以进行“Edge align”。如果接触线由自由曲线和曲面曲线两种曲线组成，则一直到“G1 Tangent”连续性，在该侧都是允许的。“Edge align”只可尝试用于曲面曲线断面。
Freeform Blend Control
Side 1 Continuity/Side 2 Continuity
选择“G0 Position”、“G1 Tangent”、“G2 curvature”或“G3 curvature”以确定过渡曲面和主曲面之间使用的连续性类型。可单独指定两组边界的连续性设置。
G2 曲率连续性意味着曲率（曲率半径的倒数）在跨过渡曲面的边界的两侧是相同的。会调整过渡曲面的 V 阶数，以使曲面有足够的 CV 在两侧提供所需的连续性。一侧的 G2 连续性需要 4 阶，而两侧的 G2 连续性需要 5 阶。
G3 曲率连续性意味着曲率的 变化率 在跨过渡曲面的边界的两侧是相同的。会调整过渡曲面的 V 阶数，以使曲面有足够的 CV 在两侧提供所需的连续性。一侧的 G3 连续性需要 6 阶，而两侧的 G3 连续性需要 7 阶。
Blend Control
选择用于控制过渡形状的方法。
Form Factor - 使用“Form Factor”值来控制形状。
Shape - 使用“Shape”值来控制形状。
Form Factor
此参数用于调整过渡的形状。它将指定过渡的 V 方向上外壳线内侧和外侧 CV 转臂长度之间的比率。值的范围为 0.1 到 2.0。值越小，过渡弯曲越尖锐。
仅当“Side 1 Continuity”和“Side 2 Continuity”相同（仅“G1 Tangent”、“G2 Curvature”或“G3 Curvature”）时，此选项才可用。
Lock Shape Controls
选中此选项时，“Side 1 Shape”和“Side 2 Shape”的值相同。

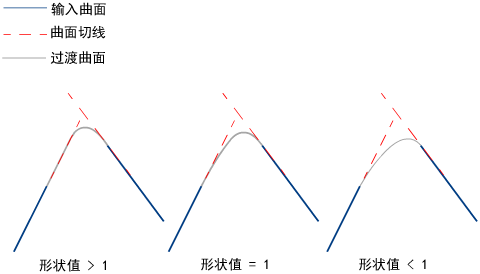

Side 1 Shape
控制过渡曲面对于 第一个 边界的“松散度”或“紧密度”。如果该值大于 1.0，则结果是更严密地与输入曲面的角点拟合的过渡；如果该值小于 1.0，则结果是更接近地与第一个曲面边拟合的圆角过渡。
Side 2 Shape
控制过渡曲面对于 第二个 边界的“松散度”或“紧密度”。如果该值大于 1.0，则结果是更严密地与输入曲面的角点拟合的过渡；如果该值小于 1.0，则结果是与第二个曲面边更紧密拟合的圆角过渡。
修改参数
启用后，可以使用“Side 1 Parameter”和“Side 2 Parameter”选项调整接触线在自由过渡曲面与侧面 1 或侧面 2 之间的位置。
使用画布内操纵器或控制滑块设置“Side 1 Parameter”和“Side 2 Parameter”值。
Crown Mode
当“Side 1 Continuity”和“Side 2 Continuity”都设置为“G0 Position”时，此选项可用于使用拱来升高或降低平面过渡的中点或顶部。在添加“Proportional Crown”或“Absolute Crown”之间进行选择。您还可以使用在位操纵器在拱模式之间切换。在“Crown”标签下方单击，并在“Proportional Crown”、“Absolute Crown”或“Off”之间进行选择。
Proportional Crown
选择此选项可创建高度与原始曲线和过渡曲面顶部之间的距离成比例的拱。
Absolute Crown
选择此选项可创建过渡断面中高度一致的拱，无论曲线之间的宽度或距离如何。可使用“Absolute Crown”值基于设置的场景单位将拱高度设置为绝对值。
将包含“Absolute Crown”历史结果的 WIRE 文件加载到 Alias 2022.2 Update 之前的版本中时，“Crown Mode”设置为“Off”。
Crown Value
控制拱顶的高度。 “Proportional Crown”值 - 该值对应于两条轨道之间距离的百分比。滑块范围为 0.0 到 0.1，但可以在该字段中输入更大的值。
“Absolute Crown”值 - 基于设置的度量单位将拱高度设置为绝对值。滑块范围为 1 到 10，但可以在该字段中输入更大的值。
若要使用在位操纵更改“Crown Value”，请拖动箭头。该值以 0.005 为增量进行调整。可使用鼠标左键进行调整，使用鼠标中键进行精细调整。
Flip
翻转拱的方向。
单击拱操纵器的箭头以直接在模型上翻转拱的方向。
Crown Value
控制拱顶的高度。该值对应于两条轨道之间距离的百分比。滑块范围为 0.0 到 0.1，但可以在该字段中输入更大的值。
Crown Shape
将曲面的阶数从 2 增加到 3，从而提供两行位于中心的 CV。如果“Shape”值小于 1，则将使这些 CV 靠近曲面的边，如果为正值，则将使这些 CV 靠近中心。

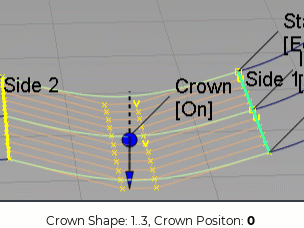

Crown Position
控制拱形状从过渡曲面中间到任一输入曲面的 U 方向。当设置为 0 时，拱形状位于过渡曲面的中间。增大或减小此值会将拱形状朝任一输入曲面移动。必须将“Crown Shape”设置为大于 0 的值，“Crown Position”才会生效。
Explicit Control
使您可以控制新过渡曲面中的曲面阶数和最大跨距数。
Explicit Control Options
仅当选中“Explicit Control”时，这些选项才可用。
U Degree
新过渡曲面的阶数。输入从 2 到 9 的整数。
Max. Spans
如果“Surface Type”设置为“Multiple surfaces”，则此值指定每个过渡曲面的最大跨距数。如果“Surface Type”设置为“Single surface”，则它指定原始曲面间每对边界内的最大跨距数。
仅当选中“Explicit Control”并且未选中“Bézier Surfaces”时，此选项才可用。
Flow Control
Start/Interior/End
控制过渡曲面边（在 V 方向）如何与边界曲面的边相交。
Edge align - 该工具试图以共线方式在 V 方向将过渡曲面的边或等参线（对于一个曲面）与边界曲面边对齐。
Connect ends - 过渡曲面的边与边界的起点和/或终点相交。
Default or Free - 过渡曲面的边（在 V 方向）以 90 度的角与边界相交。
单击模型上的标签可以遍历所有可能的值。

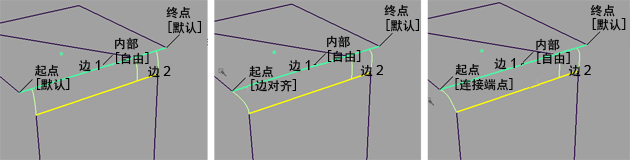

混合起点可能的流控制值

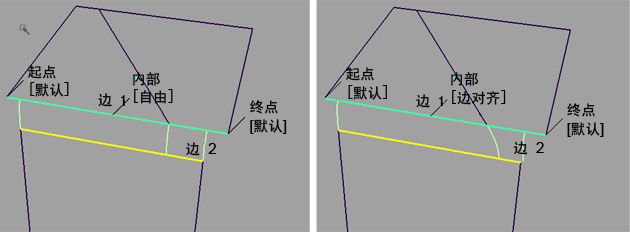

混合内部可能的流控制值
Modify Range
选择此选项后，“Primary Start”和“Primary End”以及“Secondary Start”和“Secondary End”滑块将显示在控制窗口中。只有将“Start”和/或“End”的“Flow Control”设置为“Edge Align”时，这些滑块才可用，且箭头操纵器将显示在混合曲面中。拖动这些箭头可在整个输入曲面上修改混合曲面的范围。
Primary start/Primary end/Secondary start/Secondary end
使用这些滑块可修改用于构建混合的切线的范围。“Start” 和 “End” 的值分别为 0.0 和 1.0，可用于定义初始范围。
如果将“Start”或“End”的“Flow Control”设置为“Edge align”，这些选项将不可用。
Surface Structure
Surface Type
如果选择“Single surface”，则会构建一个过渡曲面。如果选择“Multiple surfaces”，则会创建多个与原始曲面间的边界相对应的曲面。（如果需要，会添加额外的跨距以满足切线或曲率要求）。这样，会使过渡曲面更加明亮，并且与原始曲面的连续性更佳。
单个曲面过渡（“Surface Type”设置为“Single surface”）的输出是 2 阶曲面。对于多个曲面过渡（“Surface Type”设置为“Multiple surface”），阶数类型从输入曲面继承，通常是 3 阶。

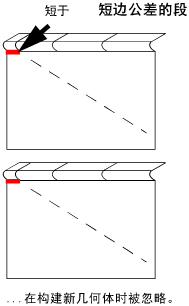

Short Edge Tolerance
在插入交叉节点的情况下，系统不允许线性距离的跨距小于“Short Edge Tolerance”。
Bézier Surfaces
仅当“Surface Type”设置为“Multiple surfaces”时，才会显示此选项。如果启用它，则每个曲面都将成为一个 Bézier 细分面片。
Bézier 细分面片具有一个跨距，并且它们在 U 方向的最大阶数是在“Explicit Control”部分设置的。默认值为 5 阶。
Control Options
Trim Type
Off - 不修剪原始曲面。
Curves-on-surface - 沿接触线创建面上线，允许您手动进行修剪。
Automatic - 自动修剪原始曲面，使其重新到达接触线的位置。
Auto update
在您更改选项时自动更新过渡曲面。如果要构建的曲面非常复杂并且进行更新所需的时间较长，那么要更新曲面时，请禁用此选项并单击“Update”按钮。
Inter Continuity Check
如果选中此选项，则将在输出曲面之间显示连续性标注，指示这些曲面是否保持切线连续性。绿色“T”标注指示曲面保持切线连续性，而红色/黄色“T”标注指示曲面未保持切线连续性。
在测试切线连续性时，将使用“Preferences”>“Construction Options”中的“Continuity Angle”，并且，如果曲面不存在任何比“Topology Distance”公差（也存在于“Construction Options”中）大的间隙，将仅检查共享边界。
仅检查自然（未经修剪）边。
Continuity Check
显示一个操纵器，指示沿过渡曲面边实现的与现有曲面的连续性。
Chain Select
如果选中此框，则选择边界输入曲线还会选择与它具有切线连续性的所有其他边界曲线。
Create Metadata
指定“Freeform Blend”工具是否创建历史元数据。
仅 Autodesk Alias 2019.2 或更高版本提供“Create Metadata”选项。
