跨规定对等元件关系示例

	以下示例中，仪器图形上有一个电子管表示 FE100，电气原理图上与之对应的表示为 SOL2500。它们是相同的物理装置，但根据它们所在的图形规则而带有不同的标记。虽然每个装置均使用主符号表示，但您仍可以在它们之间设置对等关系，以便原理图的电气标记名称自动交互参考仪器图形，且仪器气泡的标记交互参考原理图的标记。
仪器气泡符号设置为带有可选的拆分标记。该符号并非具有单个 TAG1 属性，而是具有两个标记：TAG1 PART1 和 TAG1 PART2。另外，仪器气泡还设置为不带接线点的普通的 AutoCAD Electrical 工具集 主原理图符号。除了普通主符号所具有的属性外，它还包含两个额外的属性： WDTAGALT - 具有原理图符号的 TAG1 值。 WDTYPE - 具有非空值的不可见属性，用于指示元件类别。样例：“PI”表示 P&ID，“PN”表示气动，或“HY”表示液压 原理图主螺线管符号只有一个额外的属性 WDTAGALT，它具有仪器气泡值。

您的图形必须是激活 AutoCAD Electrical 工具集 项目的一部分，这样编辑原理图主标记名称时才会自动更新仪器图形上的 WDTAGALT 值，反之亦然。在一个图形上使用 AutoCAD Electrical 工具集 SURF，将在浏览拾取窗口中自动包含另一个图形。

1. 打开项目管理器。
2. 打开包含仪器图形和原理图图形的项目。
3. 在“项目管理器”中，双击原理图图形将其打开。
4. 放大原理图，直到可以看清原理图符号。

1. 在“项目管理器”中，双击仪器图形将其打开。

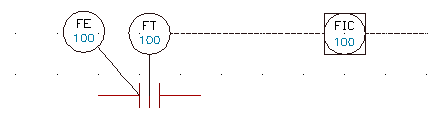

2. 放大仪器图形，直到可以看清电子管表示。

3. 在“项目管理器”中，在项目名称上单击鼠标右键，然后选择“特性”。
4. 在“项目特性”中“交互参考”对话框的“交互参考选项”区域，选择“对等”。
5. 单击“确定”。
6. 在原理图符号（在本例中为 SOL2500）上单击鼠标右键，以便在图形中进行编辑。
7. 从菜单中选择“编辑元件”。
8. 在“插入/编辑元件”对话框中，单击“已使用的标记: 原理图”。
9. 选择“显示所有种类中的全部元件”。

   其他符号上的标记值将显示在列表中。

10. 选择种类代号为 IN（表示仪器）的电子管表示（在本例中为 FE100）。
11. 单击“复制标记”。
12. 在“复制标记”对话框中，单击“WDTAGALT”。
13. 在“插入/编辑元件”对话框中，单击“显示/编辑其他内容”。
14. 确认 WDTAGALT 值列出了电子管的 TAG1 值（在本例中为 FE100），然后单击“确定”。
15. 在“插入/编辑元件”对话框中，单击“确定”。
16. 在“更新其他图形”对话框中，单击“立即”以更新图形。

    原理图符号的 WDTAGALT 值会自动更新，并且电子管的 TAG1 值（或 TAG1 PART1/TAG1 PART2 组合值）会显示在图形中该符号的旁边。

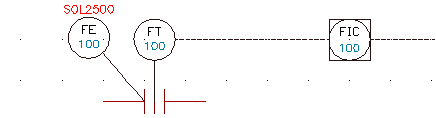

电子管的 WDTAGALT 值会自动更新，并且原理图符号的 TAG1 值会显示在图形中该电子管的旁边。
