位置框绘制在装置周围，表明它们实际位于与图形中的其他装置不同的位置代号/安装代号。该框是闭合的多线段，也可以是矩形或某个其他正交形。

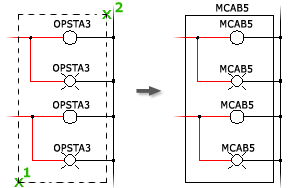

可以选择更新框中主元件的位置代号和安装代号以匹配该位置框。可以为该框指定描述。
位置框中主元件的位置代号和安装代号会更新以匹配该位置框。可以为该框指定描述。程序会提示对相关元件和面板示意图进行更新。
AutoCAD Electrical 工具集 命令与位置框相关联：
- 如果将元件插入或移动到位置框，则会更新该元件的位置代号值和安装代号值。
- 如果将元件移出位置框，则会提示您选择更新该元件的位置代号值和安装代号值以匹配图形值。
- 元件在位置框内还是在位置框外由其插入点决定。
AutoCAD Electrical 工具集 回路命令与位置框不关联。例如，插入一个回路时，如果将回路中的某些元件放置在一个位置框内，则这些元件不会更新。
注： 标准 AutoCAD 命令不会触发任何更新。
指定给位置框功能的图层可确定多线段的颜色和线型。在“图形特性”的“图形格式”选项卡对话框中指定图层。
