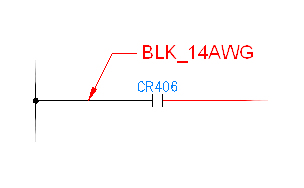

当您选择要标记的导线后，AutoCAD Electrical 工具集 将读取该导线的图层名，检索匹配的文字标签，然后将该文字标签作为标签/引线插入图形。如果更改了已添加标签的导线的导线图层，那么生成的导线颜色/规格标签将被自动修改。
在“设置”中，设定导线标签/引线的默认颜色/规格文字字符串、文字大小、箭头大小、间隙大小和箭头类型。在“创建/编辑导线类型”对话框中，添加新的导线图层名称。
映射文件是一种扩展名为“.wdw”的 ASCII 文本文件。如果没有找到特定于项目的 .wdw 文件，那么将引用默认的映射文件 default.wdw。映射文件列出了各个导线图层名，后跟要被指定给该导线图层的导线颜色/规格标签文字。
您可以轻松地设置或编辑这些标签。选择“导线颜色/规格”工具，然后选择“设置”以显示“设置”对话框。当前图形中的所有有效图层名均列在上部的对话框列表中，同时还列出了在“.wdw”文件中找到的所有匹配的标签（如果存在匹配项）。亮显任意图层名，然后键入要与该图层名相关联的标签。要触发标签文字中的行打断，请使用“|”字符。例如，“RED_14_THHN:RED|AWG#14”使图层“RED_14_THHN”的导线标签显示为两行：“RED”标签和“AWG#14”标签。图元保存在“.wdw”文件中，以便插入导线颜色/规格标签时可以立即引用。
关于自动导线引线
当 AutoCAD Electrical 工具集 确定线号文字碰到了某物（它不会检查引线自身是否会碰到某物）时，其会在引线上放置线号。AutoCAD Electrical 工具集 将首先向上检查 15 级横档。如果失败，那么将向下检查 15 级横档。如果失败，将以约 60 度的角进行尝试。如果所有的检查均失败，那么它会将线号保留在原来准备放置该线号的位置。此图元处理过程可在瞬间完成。
当插入线号，或线号由于随后执行的“快速移动”操作而需要重新回到中心位置时，将触发引线检查。如果元件被快速移动，且目标空间仅允许在引线上放置线号，而无法放置引线，那么 AutoCAD Electrical 工具集 将自动删除引线，然后将线号放置到导线上。
