“替换块/更新块/库替换”对话框

替换或更新块插入实例,并保留现有属性文字值。

查找
 命令条目:  AESWAPBLOCK

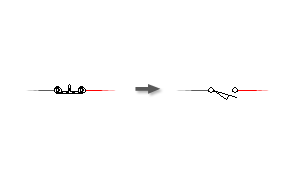

同样也会保留接线,即使新符号略宽或略窄于原始符号。

替换块(替换为其他块名)

替换块 - 一次一个

交换块,一次交换一个块。

替换块 - 图形范围

在图形范围内交换块。

替换块 - 项目范围

在项目中交换块。

从图标菜单中拾取新块

指定从图标菜单中选择新块。

拾取“类似”新块

指定选择类似于原始块的新块。

从文件选择对话框浏览到新块

指定从文件选择对话框选择新块。

保留原来的属性位置

指定保留原始块的属性位置。

保留原有块比例

指定保留原始块的比例值。

允许重新连接未定义的导线类型线条

指定在新块换入时包含用于重新连接的非导线线条。

如果主项替换使种类发生了改变,将自动重新标记

如果元件的种类代号因替换发生了改变,则将自动对元件重新标记。否则,即使标记与新元件的种类代号不匹配,标记也将保持不变。

更新块(相同块名的修改后版本或不同版本)

更新块

用相同块的更新版本更新给定块的所有实例。

库替换

用相同符号的更新版本更新库符号的所有实例。

属性映射

使用相同的属性名

使用原始块中的相同属性名。

使用属性映射文件

允许将某些属性的值映射到不同的属性名。

映射文件

确定 AutoCAD Electrical 工具集 应如何映射属性。此文件应具有两个属性名列。第一列包含当前的属性名,第二列包含新的属性名。映射文件可以是 Excel 电子表格、以逗号分隔的文件 (.CSV) 或用空格将当前属性名与新属性名隔开的单个文本文件。
