关于定义部件的超高

若要定义部件的超高，请使用“输入/输出参数”选项卡以添加“超高旋转轴”和“超高”这两个参数类型。 在“特性”面板中为要应用超高的连接选中“ApplyAOR”复选框之后，您将在道路模式下的“预览”面板中看到超高效果。使用“超高”选项卡可以定义超高坡度在“预览”面板中的表示方式。

“ApplyAOR”复选框影响在 Subassembly Composer 中预览部件的方式以及在 Autodesk Civil 3D 中使用部件时该部件的行为方式。

将部件导入 Autodesk Civil 3D 后，可以调整在“输入/输出参数”选项卡中定义的超高参数。在添加了适用于道路超高设置的正确车道部件之后，在道路横断面图中将显示超高效果。

示例

若要查看如何定义超高的示例，请打开以下样例 PKT 文件：

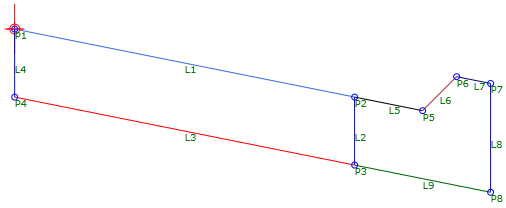

Superelevation_Example_1.pkt

此示例显示了车道、路缘和边沟。

• L1、L3、L5、L7 和 L9 均指定了 ApplyAOR。
• “输入/输出参数”选项卡中指定了超高参数。
• “超高”选项卡中指定了要在“预览”面板上显示的值。

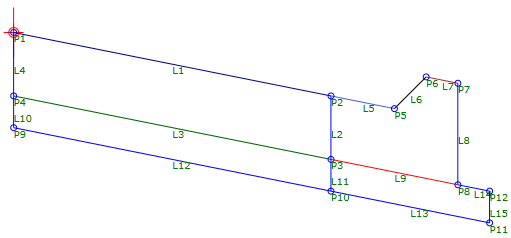

Superelevation_Example_2.pkt

此示例显示了车道、路缘和边沟、以及基层。

• L1、L3、L12、L5、L7、L9、L13 和 L14 均指定了 ApplyAOR。
• “输入/输出参数”选项卡中指定了超高参数。
• “超高”选项卡中指定了要在“预览”面板上显示的值。
