Define Variable

定义变量

为参数指定一个值或计算，然后重复用于后续计算的变量中。

特性

在“Properties（特性）”面板中指定以下参数。

变量
Name	指定变量的名称。
Variable Type	指定变量类型： Integer Double String Yes/No Side Superelevation 超高旋转轴 坡度方向 潜在轴
Default	指定几何图形元素引用变量时应用的值。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。 下表列出了唯一变量类型的有效值： Variable Type 有效值 Side 无 左 右 Superelevation 无 LeftInsideLane LeftInsideShoulder LeftOutsideLane LeftOutsideShoulder RightInsideLane RightInsideShoulder RightOutsideLane RightOutsideShoulder 超高旋转轴 此变量指定是否支持超高旋转轴。 支持 不受支持 坡度方向 AwayFromCrown TowardsCrown 潜在轴 此变量指定了部件是否具有超高旋转轴的潜在轴点 是 否
其他
Comment	指示有关变量的注释。 注释可以显示在“Preview（预览）”面板中。

样例

若要查看如何使用此几何图形元素的样例，请打开以下样例 PKT 文件：

Define Variable Example.pkt

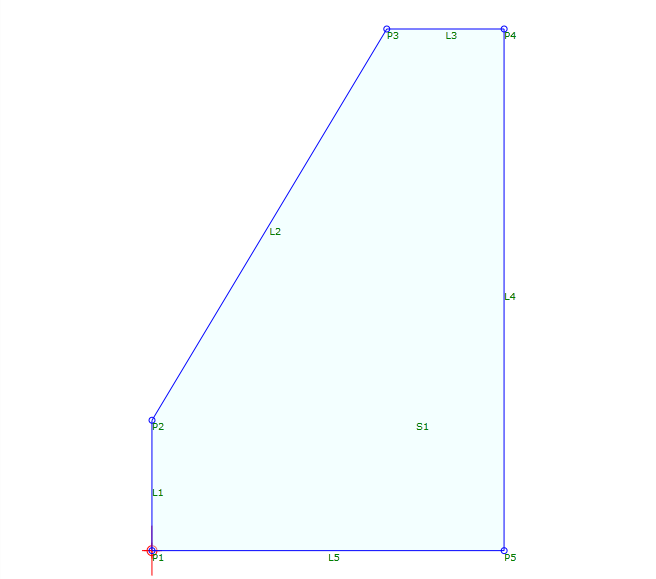

此例显示了一个简单的路缘。

• “高度”变量设定为 5。
• “宽度”变量设定为 3。
• 从 P1 按“高度”的“Y 增量”值除以 3 绘制 P2。
• 从 P2 按“宽度”的“X 增量”值和“高度”的“Y 增量”值绘制 P3。
• 从 P3 按“宽度”的“X 增量”值除以 2 绘制 P4。
• 从 P4 按负“高度”的“Y 增量”值加 P2 的负 Y 值绘制 P5。
• 使用 L5 封闭造型，并添加造型。

注： 若要在此例中测试条件，请更改目标曲面的“预览值”。
