辅助曲线

辅助曲线

在两点之间插入辅助曲线。

特性

在“Properties（特性）”面板中指定以下参数。

Link
Link Number	指定连接编号。 您可以更改自动生成的“连接编号”值。
几何体类型
创建类型	指定要绘制的曲线类型： 圆弧：常规 圆弧：三个点 抛物线：常规
圆弧细分	指定用于表示曲线的线段数。 注： 该值必须介于 2 和 100 之间。 单击 可打开表达式编辑器，可以从中输入或计算值。
几何图形特性
Start Point	指定曲线的起点。 注： 该点可以是一个点或一个辅助点。
中心点（圆弧：常规）	指定常规圆弧的中心点（点或辅助点）。
圆弧点（圆弧：三点）	指定三点圆弧的通过点（点或辅助点）。
End Point	指定曲线的终点（点或辅助点）。
中点垂距（抛物线：常规）	指定抛物线最低点与其顶点之间的距离。 单击 可打开表达式编辑器，可以从中输入或计算值。
其他
Comment	指示有关曲线的注释。 注释可以显示在“Preview（预览）”面板中。

样例

若要查看如何使用此几何图形元素的样例，请打开以下样例 PKT 文件：

Auxiliary Curve Example.pkt

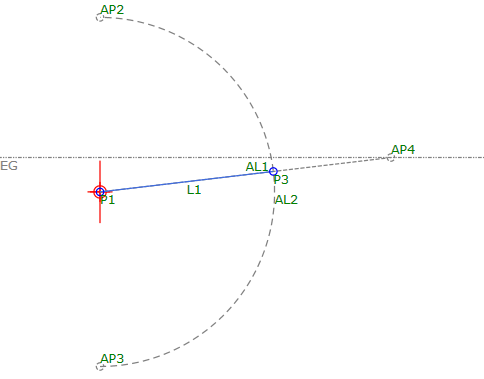

示例 PKT 包含一条辅助曲线、一条辅助连接和一条连接。在流程图中，曲线由起点、终点和半径参数定义。若要查看其参数，请选择流程图中的辅助曲线，然后检查“特性”面板的“几何图形特性”区域。
