了解压力管网的增强功能。
2023.2 新特性
- 添加了将压力管网管道连接到重力管网结构的功能。
有关详细信息，请参见将压力管网管道与重力管网结构连接和断开连接。
- 添加了在重力管网“结构特性”对话框中显示连接压力管道的功能。有关详细信息，请参见“连接”选项卡（“结构特性”对话框）。
注： 在“结构特性”对话框中，汇流已从“连接”选项卡移至新的“汇流”选项卡。

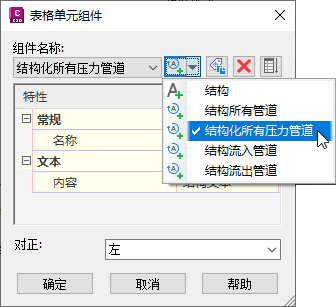

- 添加了通过使用“每一项的文本”标签样式组件并选择“结构化所有压力管道”类型来标记连接到重力结构的压力管道的功能。
- 添加了在表格中添加连接到重力结构的压力管道的功能。
设置表格列时，选择“结构化所有压力管道”选项。
- 添加了为压力管网管件和设备附件创建“每一项的文本”标签样式组件的功能，以便您可以标记连接的压力管道。
- 对管网进行夹点编辑时，管件和设备附件现在锁定到交点。管件和设备附件相对于未移动的管道末端保持在原位。

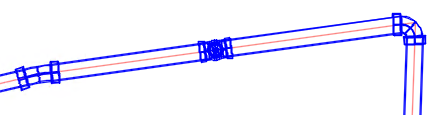

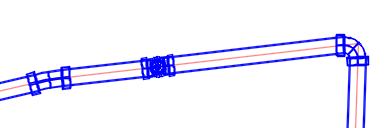

左移管件之前的设备附件位置 左移管件之后的设备附件位置
如果通过将管道端头移动到现有管件或设备附件之外来缩短管道，则这些零件将被删除。
-
在管件和设备附件插入点处添加了新的滑动夹点。零件两侧之前的滑动夹点已被删除。新的滑动夹点可让您使用对象捕捉将插入点捕捉到所需位置。

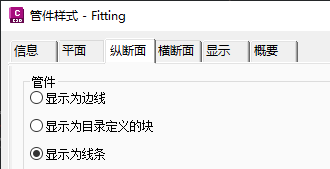

- 添加了“显示为线条”选项，用于在纵断面图中显示管件和设备附件。使用此选项可在纵断面图中显示零件的简单视图。
有关详细信息，请参见“纵断面”选项卡（“管件样式”对话框）和“纵断面”选项卡（“设备附件样式”对话框）。
- 添加了“重新链接管道铺设”命令，如果在您编辑压力管网零件时这些零件从其基本路线拆离，您可以使用该命令将压力管网零件重新链接到其基本管道铺设路线。有关详细信息，请参见将压力管网重新链接到其路径。
- 添加了一个功能区选项，用于访问“重生成压力实体”命令，从而重生成管件和设备附件缺少的三维实体。如果平面图或纵断面图中似乎缺少管道零件，则可以使用此命令。有关详细信息，请参见重生成压力管网实体。
- 管道铺设纵断面替代位置现在已锁定到几何图形，这样一来，在上游 (0+0) 桩号标注发生更改的情况下，替代将与适当的几何图形保持不变，而桩号标注会针对替代进行更新。
2023 新特性
Civil 3D 2023 添加了一些客户要求的压力管网改进。
- 对纵断面图中的压力管网编辑过程进行了以下增强：
- 当管道铺设纵断面的偏移样式设置为管材长度时，管道铺设纵断面上的变坡点数量会减少，以便它们仅放置在管材长度和折弯处。
- 如果管道铺设纵断面的偏移样式设置为管材长度，则在编辑管道铺设时，添加了在纵断面图中的变坡点处断开压力管道的功能。

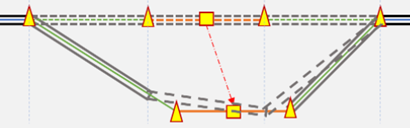

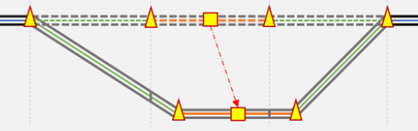

纵断面图中以前的夹点编辑行为 纵断面图中的新夹点编辑行为
拖动夹点将导致在虚线所在的位置绘制管道。
拖动夹点会导致绘制如上所示的管道。
- 添加了为没有默认管材长度的压力管道设置管材长度的功能。有关详细信息，请参见“编辑要素设定 - 压力管网”对话框。
- 添加了在管道铺设中遵循不同纵断面的功能。此功能在“管道铺设纵断面设置”对话框的“替代”选项卡上“参考纵断面”列中提供，该列取代了“动态”列。您可以使用此功能创建遵循布局纵断面的桩号范围。有关详细信息，请参见“管道铺设纵断面设置”对话框。

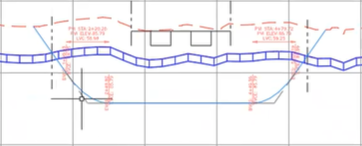

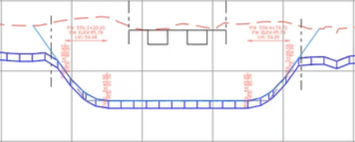

在遵循参考纵断面之前 在覆盖范围内遵循参考纵断面之后
- 在压力零件下拉列表中添加了“按关键字搜索”，用于指示该列表是可搜索的。
- 添加了在纵断面图标签的平面图中显示已添加到压力管网或重力管网的特性集信息的功能。
- 更新了有关管道铺设中不受支持的几何图形的警告文本。
