车削示例第5部分：创建特征

在此演示如何创建车削特征。

1. 选择查看选项卡>外观面板>直线显示菜单>2D 查看车削，切换到简单的零件2D查看。
2. 创建车削特征。
   1. 选择开始选项卡>零件程序面板>特征。
   2. 在Turn/Mill文档中，新的特征向导会询问要创建哪种类型特征。 选择车削选项，然后点击下一步。
   3. 在从曲线部分中选择车削，然后点击下一步。
   4. 在 曲线 域，从列表中选择 车削。

      单击选择曲线 按钮，以图形方式选择曲线。 此时对话框被最小化，显示出下面的图形窗口。

      点击您命名为turn的曲线。

      在这里可以选择两个对象：一条线和一条曲线。 当需要明确选择时，FeatureCAM将打开选择对话框。

      在选择对话框中，选择turn，然后点击确定。

   5. 从完成菜单按钮，选择完成并创建更多选项，继续创建特征。



3. 创建面特征:
   1. 在新的特征向导中，选择Turning选项，然后单击下一步。
   2. 在通过尺寸域，选择面，然后点击下一步。
   3. 在尺寸页面上：

      输入 厚度 0.0625 (1.5 mm)。

      输入 外径4 (100 mm)。

      输入内径 0。

      单击下一步。

   4. 点击完成并创建更多。

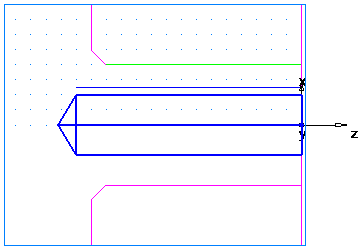

4. 创建孔特征。
   1. 在新的特征向导中，选择Turning选项，然后单击下一步。
   2. 在通过尺寸域，选择孔，然后点击下一步。
   3. 在尺寸页面上：

      输入深度 3.75 (94 mm)。

      输入直径 1.0 mm)。

      单击下一步。

   4. 在 位置页面输入Z 0。
   5. 点击完成并创建更多。



5. 使用与创建车削特征相同的方法创建一个镗孔功能。 使用名为 Bore 的曲线。

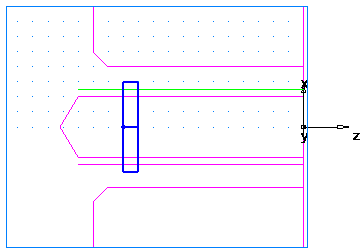

6. 创建槽特征。
   1. 在新的特征向导中，选择Turning选项，然后单击下一步。
   2. 在通过尺寸域，选择槽，然后点击下一步。
   3. 在尺寸页面上：

      选择 内圆。

      选择X 轴 方向。

      输入 直径 1.25 (31 mm)。

      输入深度 0.125 (3 mm)。

      输入 宽度 0.25 (6 mm)。

      将其他设置保留在 0 。

      单击下一步。

   4. 在 位置页面输入 Z -3 (-75 mm)。
   5. 点击完成并创建更多。

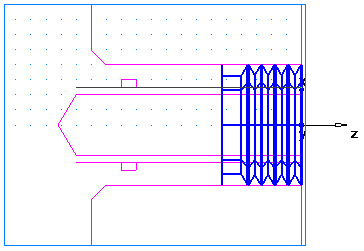

7. 创建螺纹特征。
   1. 在新的特征向导中，选择Turning选项，然后单击下一步。
   2. 在通过尺寸域，选择螺纹，然后点击下一步。
   3. 在尺寸页面上：

      选择通过标准螺纹获取螺纹尺寸。

      选择 外径。

      在指定域，选择 2.0000- 4.5 UNC (M50-15 米制)。

      单击下一步。

   4. 在尺寸页面上：

      选择右手螺纹 。

      输入 螺纹长度 1.0 (24 mm)。

      单击下一步。

   5. 点击完成并创建更多。

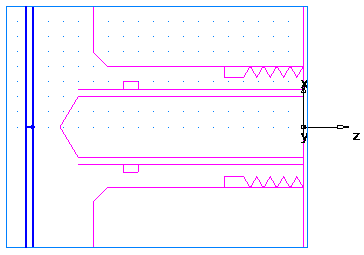

8. 创建切断特征。
   1. 在新的特征向导中，选择Turning选项，然后单击下一步。
   2. 在通过尺寸域，选择切断，然后点击下一步。
   3. 在尺寸页面上：

      输入直径 4 (100 mm)。

      输入内径 0。

      输入 宽度 0.122 (3 mm)。

      单击下一步。

   4. 在 位置页面输入 Z -4.5 (-112 mm)。
   5. 点击完成。
