2.5D铣削示例第6部分：自动排序操作

结果窗口中的操作列表选项卡显示了加工特征所需的所有操作。 操作旁边的黄色警告表示该操作存在潜在问题。 在这里，如果看到任何警告可忽略它们。

可以使用规则或操作模板来控制操作的自动排序。 此车削教程将使用操作模板。

1. 在操作列表选项卡上选择自动排序选项， 这确保了自动排序规则应用于操作。
2. 更改自动排序，将使用相同工具的操作组合在一起。
   • 点击加工顺序选项 按钮。
   • 在自动排序选项对话框中，选择最少换刀，取消选择其他所有内容，然后点击 确定。
3. 仿真零件。
   • 单击开始选项卡>仿真面板>仿真模式> 3D，更改仿真类型。
   • 点击仿真工具栏上的运行 ，开始仿真。

     可看到，仿真首先执行所有点钻操作，然后钻孔，然后进行型腔的粗加工和精加工铣削。

   • 点击停止 ，结束仿真。
4. 更改自动排序，将精加工操作移动到列表的末尾。
   • 点击加工顺序选项 按钮。
   • 在自动排序选项对话框中，选择最后进行精加工，取消选择其他所有内容，然后点击 确定。

     这样就改变了操作列表中的操作顺序。

   • 点击仿真工具栏上的运行 ，开始仿真。

     现在将最后对两个型腔进行精加工切削。

   • 点击停止 ，结束仿真。
5. 仿真零件。
   • 点击仿真工具栏上的运行 ，开始仿真。

     现在将最后对两个型腔进行精加工切削。

   • 点击停止 ，结束仿真。
6. 更改自动排序以匹配零件查看面板中特征的顺序。
   • 点击加工顺序选项 按钮。
   • 取消选择所有内容，然后单击确定。
   • 通过单击图形窗口左侧的零件查看，打开零件查看面板。 树查看包含您创建的所有设置和特征。

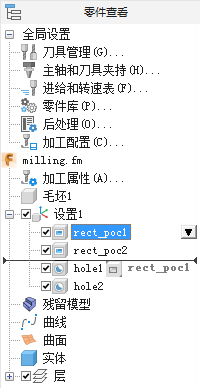

   • 点击 Setup1 节点中的 rect_pock2 项目，然后将其拖至 hole2 上方。



   • 单击仿真工具栏上的“运行”。

     第二个型腔现在作为第二个特征切削。

   • 点击停止 ，结束仿真。
7. 仿真零件。
   • 单击仿真工具栏上的“运行”。

     第二个型腔现在作为第二个特征切削。

   • 点击停止 ，结束仿真。
