车削加工示例第4部分：定义几何形体

这里将演示如何设计零件。

1. 绘制两条直线:
   1. 单击构造选项卡 > 几何形体面板 > 直线 > 2点。
   2. 于是特征/几何形体编辑栏显示在屏幕。



   3. 在特征/几何形体编辑栏:

      点 1, 输入 XYZ 1 X 2 (50 mm), Y 0, Z -3.5 (-88 mm)。

      点 2, 输入 XYZ 2 X 1 (25 mm), Y 0, Z -3.5 (-88 mm)。

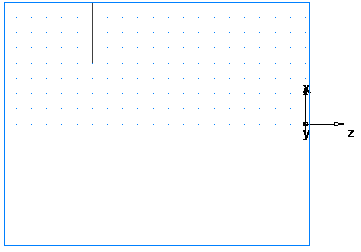

      按下 回车键。 于是即在图形窗口中画出一条线。



   4. 创建第二条线：

      点1，输入 XYZ 1 X 1 (25 mm), Y 0, Z -3.5 (-88 mm).

      点2，输入 XYZ 2 X 1 (25 mm), Y 0, Z 0。

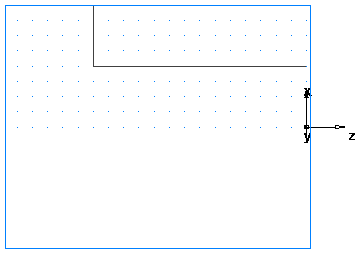

      按回车键，创建第二条线。



   5. 单击构造选项卡 > 几何形体面板 > 圆倒角 > 平倒角。
   6. 在特征/几何形体编辑栏，输入:

      宽度 0.25 (6 mm)。

      高度 0.25 (6 mm)。

   7. 将鼠标指针靠近平倒角位置， 即捕捉到平倒角位置。



   8. 单击，在绘图上创建平倒角。 平倒角自动修剪线条。
2. 创建一个平倒角来修剪线条。
   1. 单击构造选项卡 > 几何形体面板 > 圆倒角 > 平倒角。
   2. 在特征/几何形体编辑栏，输入:

      宽度 0.25 (6 mm)。

      高度 0.25 (6 mm)。

   3. 将鼠标指针靠近平倒角位置， 即捕捉到平倒角位置。



   4. 单击，在绘图上创建平倒角。 平倒角自动修剪线条。
3. 要车削零件，需要将这三个单独的线条转换为单个曲线（链接曲线）。
   1. 选择开始选项卡>创建面板>链接>选取段。
   2. 在图形窗口中，单击位置、和。 每个线段在选择时会更改颜色。



   3. 在特征/几何形体编辑栏，命名曲线为Turn，然后按回车键。
4. 创建将用于创建镗孔特征的第三条线。
   1. 单击构造选项卡 > 几何形体面板 > 直线 > 2点。
   2. 在特征/几何形体编辑栏:

      点1，输入 XYZ 1 X 0.625 (16 mm), Y 0, Z 0。

      点2，输入 XYZ 2 X 0.625 (16 mm), Y 0, Z -3.75 (-94 mm)。

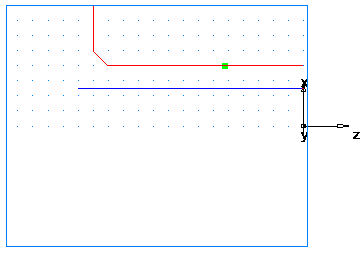

   3. 按下 回车键。
5. 链接镗孔曲线：
   1. 选择开始选项卡>创建面板>链接>选取段。

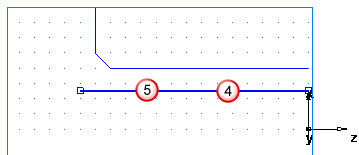

   2. 在图形窗口中，单击位置 4 和 5 （选择同一直线两次）。



   3. 在特征/几何形体编辑栏，命名曲线为bore，然后按回车键。
