构造对话框

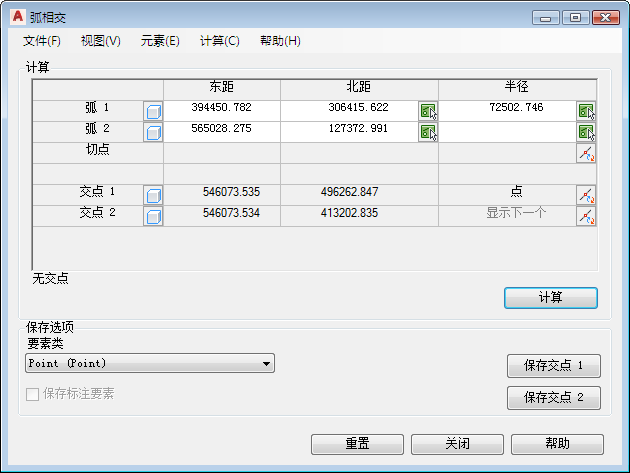

以下“圆弧交点”对话框显示用于构造和计算命令的对话框控件和组件。

注： 用于 企业行业模型 。

“构造”对话框

白色文本框

可以编辑以修改值。

灰色文本框

显示计算结果。

快捷菜单

在构造对话框中的任何文本框中单击鼠标右键可查看快捷菜单。

“要素类”列表框

指定所计算的对象的要素类（点或线串要素类）。此列表将显示工作空间的所有相应的要素类，例如，如果结果是一个点，则显示点要素类。

选择图形中的元素。如果单击此图标，焦点将更改为地图。使用此图标还可以测量距离（不包括角度和正交投影）。

反转图标。根据其关联，此命令可执行下列任何操作：

修改元素的方向。

在两个可能的结果之间切换。

更改代数符号。

亮显结果或构造元素。

移动横坐标。修改或确定图形中的横坐标值。

新建

重置所有条目并开始新计算。焦点更改为地图，系统将提示您确定所需的元素。

计算

例如，可在修改参数后开始计算。计算操作的结果不会存储在数据库中，但图形中的显示将会更新。

“保存选项”区域

保存计算结果。

保存

将结果保存到数据库。如果计算具有多个结果，则可以保存结果 1 或结果 2。

保存标注要素

自动保存所计算的要素的标注。适用于正交计算，以及圆弧交点。使用坐标几何和标注选项指定标注要素类。

此选项仅在以下条件下可用：

• 行业模型包含标注尺寸。
• 坐标几何和标注选项已设置和保存。

重置

重置所有条目并开始新计算。

关闭

关闭对话框并退出计算。

状态行

显示有关计算的信息，例如，交点或切线的数量。
