关于拓扑

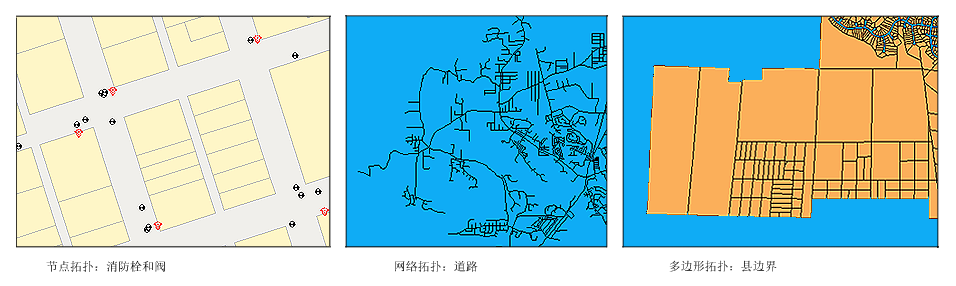

使用 AutoCAD Map 3D 工具集 时，可以创建节点拓扑、网络拓扑或多边形拓扑。

节点拓扑

• 用于定义节点（点对象）的相互关系。
• 在分析过程中经常与其他拓扑结合使用。

网络拓扑

• 用于连接链接（直线）以构成线性网络。
• 可以用链接来连接节点。

跟踪从抽水站到居民区的水流线路的水流分布的应用是网络拓扑的一个例子。此外，街道网络也属于网络拓扑。对于网络拓扑，可以指定链接的方向，还可以指定链接或节点的障碍率。

多边形拓扑

• 用于定义表示封闭区域（例如陆地地块和人口普查地域）的多边形。单个链接可定义毗邻区域之间的公共边界。

多边形拓扑可以应用于税收评估和土地规划等。在这些应用中，用多边形来表示陆地地块。政治边界，例如选区、城市、州或省的边界，特殊区域和校区等也都是多边形拓扑的应用实例。

注意

创建拓扑时，请记住以下要点：

• 在创建网络拓扑或多边形拓扑之前，请使用图形清理工具清理地图。节点拓扑通常不需要清理。
• 创建拓扑前，先冻结图纸空间（“布局”选项卡）中所有包含对象的图层。否则，使用“全部选择”对象选项时，会将这些对象包含在拓扑创建中。
• MAPTOPOCREATE 可以在关闭的图层上创建拓扑，但不会影响冻结的图层。
• 创建网络拓扑或多边形拓扑时，如果启用“创建新节点”选项，AutoCAD Map 3D 工具集 将检测线条的连接位置并将节点指定给端点。它将在不存在对象的所有链接端点处创建物理或显式节点对象。如果指定的图层尚不存在，AutoCAD Map 3D 工具集 将用 7 色和 CONTINUOUS 线型创建该图层。
• 可以使用 ACAD_POINT 创建节点。要更改它们的外观和大小，请在命令提示下输入 ddptype。
• 创建拓扑时，信息存储为拓扑每个元素上的对象数据，并与地图一起保存。每个节点、链接或多边形将被自动给定一个唯一的标识 (ID) 号。使用任何拓扑命令时，将自动处理每个 ID。
