“变形，所有效应”结果
“变形，所有效应”结果将结合冷却不均、收缩不均和取向效应来显示最终零件翘曲。
此结果是使用两种方法之一计算的。
- 比对零件上用于定义平面的三个指定点所在的锚平面。已测量翘曲零件相对于此平面的变形。
- 变形的几何是比对最佳拟合平面测得的。该平面通过这种方式定位，以使参考点的总位移尽可能小。可以指定尽可能多的参考点。

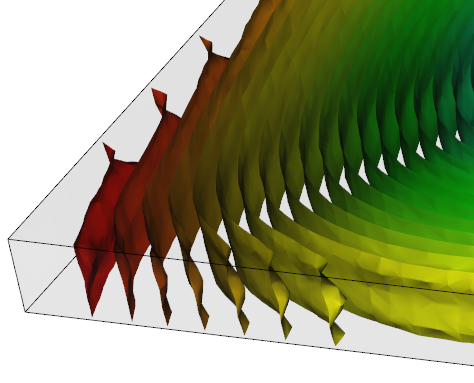

提示：要查看 3D 零件厚度方向上的翘曲，请将结果显示更改为“等值线”（在“方案任务”窗格中的结果名称上单击鼠标右键，然后选择“特性”>“方法”选项卡 >“等值线”）。
Dual Domain 零件仅显示表面等值线，但是通常可以推测厚度方向上的翘曲。
使用此结果
检查零件变形范围，并确保结果在公差范围内。
可使用“图形特性”对话框的“变形”选项卡上的“比例因子”设置来放大较小的变形。
变形结果可制作成动画。动画演示了零件从原始零件形状到最后变形几何形状的变化过程。
检查事项
调查特定变形结果以确定造成零件变形的主要因素。然后便可以制定针对性解决方案。
