教程 B3：提取力

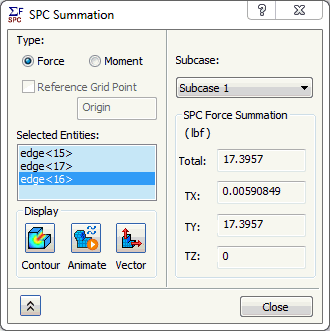

1. 在“子工况 1”（或“子工况 2”）上单击鼠标右键，然后选择“SPC 总和”。

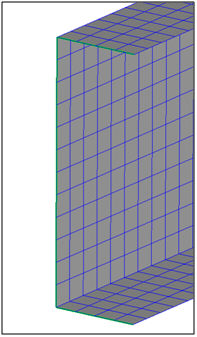

2. 单击施加了强制位移载荷的三个边。为使显示清晰，已将载荷隐藏。

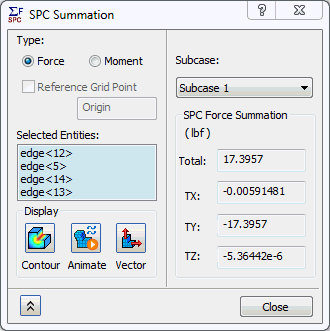

   总和为 TX、TY 和 TZ 的合力。TX、TY 和 TZ 位于全局坐标系中。

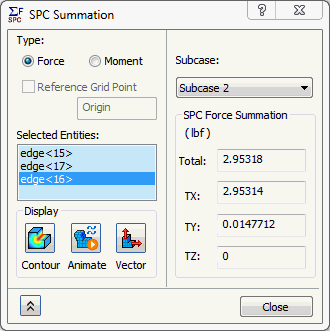

3. 将“子工况”下拉菜单更改为“子工况 2”以查看使梁在 X 方向弯曲 0.025 英寸所需的载荷力。 完成后，“关闭”对话框。



   要轻松获取约束端的 SPC 总和，在约束上单击鼠标右键，然后选择“SPC 总和”以及受约束的实体。

4. 在“固定孔”约束上单击鼠标右键，然后选择“SPC 总和”。确保选中“力”单选按钮以查看“SPC 力总和”。然后，选择在“选定的实体”列表中列出的所有受约束的边。

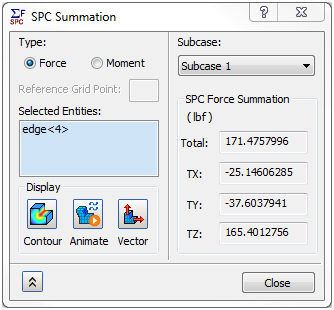

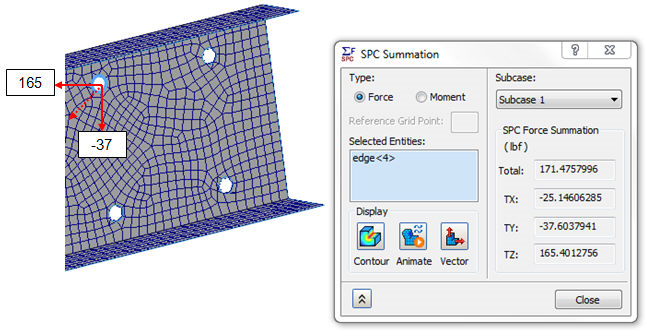

5. 在“选定的实体”对话框中单击鼠标右键，然后选择“全部清除”。选择通道中的第一个孔，如下图所示。

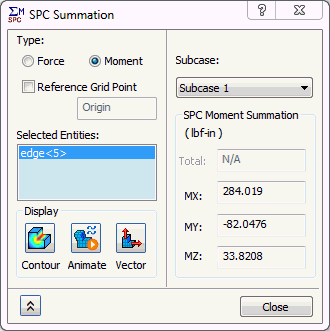

6. 为“SPC 力矩总和”选中“力矩”单选按钮。

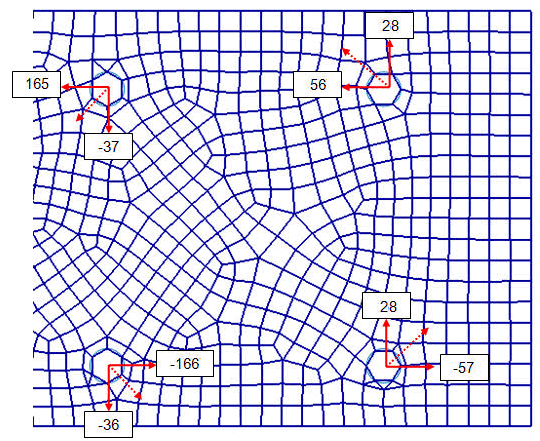

7. 查看“子工况 1”中每个孔的的各个反作用力（使用上述方法），结果应该类似于下面所示的“SPC 力总和”。



使用壳单元的通道的线性静力至此结束。

所涵盖的主要主题如下所示：

• 在曲面模型上应用壳网格。
• 使用 SPC（单点约束）节点输出选项设置约束力提取模型。
• 使用两个不同的子工况在两个不同的方向创建强制位移载荷。
• 使用 SPC 力总和工具提取约束力。
• 使用 SPC 力矩总和工具提取约束力矩。
