单点约束总和

将此子工况类型用于反作用力和力矩总和。

如果需要单点约束输出，“SPC 总和”允许对单点约束 (SPC) 力和力矩求和。

• 类型：对于单点约束，可使用力和力矩这两个选项来分别计算反作用力和力矩。
  • 力：当类型为“力”时，通过此对话框可求出选定实体的“合计”、“TX”、“TY”和“TZ”SPC 力总和。

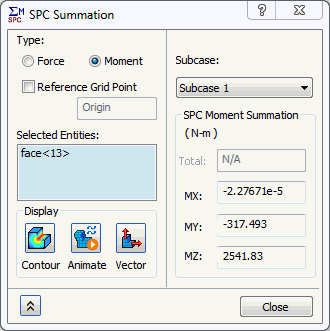

  • 力矩：当类型为“力矩”时，通过此对话框可求出选定实体的“MX”、“MY”和“MZ”SPC 力矩总和。此外，可以使用“参考网格点”选项（请参见下一个项目符号）。
• 参考网格点：（可选）指定一个节点编号以用作 SPC 力矩结果的基础（不适用于力选项）。不能以图形方式选择节点。但是，您可以创建节点组并以图形方式选择所需的节点，以便在访问“SPC 总和”对话框前确定节点标识号。

  当此选项处于未选中状态时，全局原点将为力矩结果的参考点。

• 选定的实体：可以选择要计算单点约束力或力矩总和的边、顶点和面。在此框中单击鼠标右键，可通过使用关联菜单选项选择所需的实体类型，来过滤选定内容。其他关联菜单命令包括以下项：
  • 删除：从列表中删除亮显的实体。
  • 全部清除：从列表中删除所有实体。
  • 链选面：启用此选项可选择与所单击面相切的所有面。所选内容继续扩展，直到达到不与相邻面相切的边。
• 子工况：此下拉菜单允许选择要获得力总和的子工况。
• 显示：“显示”部分包含以下按钮：
  • 等值线：用于显示 SPC 总和结果的等值线图。
  • 动画制作：用于设置 SPC 总和结果的等值线图的动画。
  • 矢量：用于显示 SPC 总和结果的矢量图。
