电缆连接器

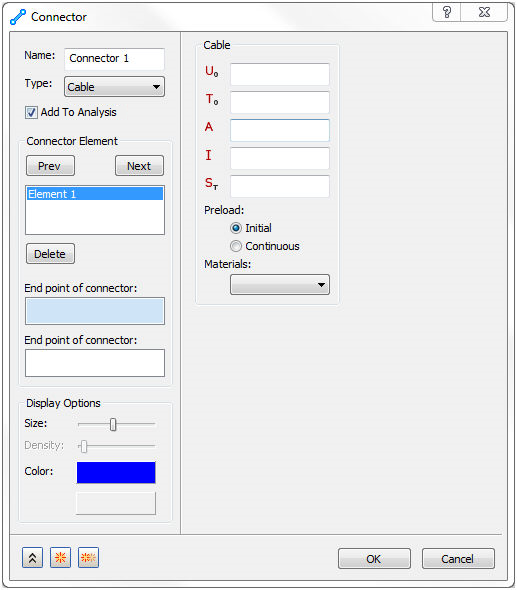

如果在“连接器”窗体的“类型”下选择“电缆”选项，则以下部分将可用：

• 添加到分析：此复选框会自动将此电缆连接器放置在树的当前“分析”分支中的“连接器”下。
• 连接器单元：允许在当前“连接器名称”中定义多个电缆单元。
  • 选择连接器的两个端点。
• 显示选项：允许编辑电缆连接器的显示选项。
• ：定义初始电缆松弛。
• ：定义初始电缆张力。
• ：定义电缆的横截面面积。
• ：定义电缆的惯性矩。
• ：定义电缆的容许拉应力。
• 预加载：
  • 初始：此选项将告知求解器 是电缆的初始预加载。
  • 连续：此选项将告知求解器 是实际拉伸载荷且保持恒定。
• 材料：必须从下拉列表中选择材料。
