分析

“分析”树项目包含一系列子层级树项目，如下图所示：

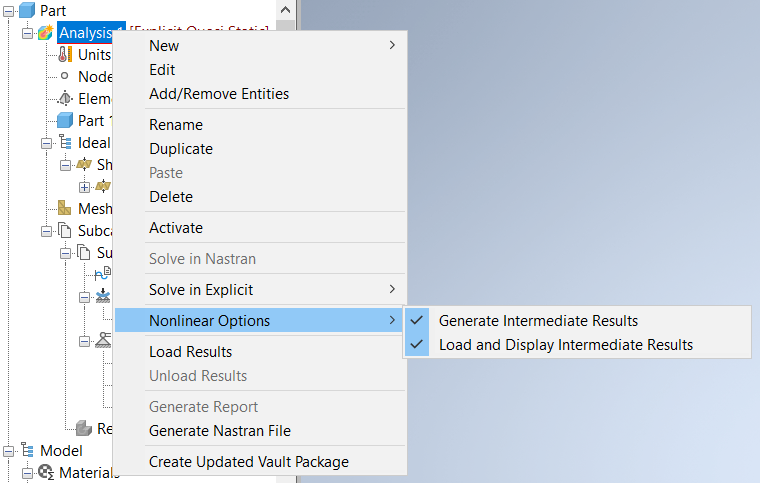

在“分析”上单击鼠标右键以查看可用选项：

• 新建：
  • 子工况
  • 材料方向
• 编辑
• 添加/删除实体
• 重命名（更改分析的名称）
• 复制
• 粘贴
• 删除（删除分析）
• 激活
• 在 Nastran 中求解
• 在 Explicit 中求解（仅当分析类型为“Explicit 动力学或显式准表态时可用。有关详细信息，请参见在 Explicit 中求解。）
  • 数据检查通过点运行网格转换器，其中显式模块已读取所有输入文件、计算出模型的稳定时间增量，并检查了接触条件。
  • 求解开始使用 Autodesk Explicit 求解器解算模型。
• 非线性选项：
  • 生成中间结果：选中该选项后，求解器会针对每个增量生成可在分析运行时加载的 .FNO 文件。分析完成后，这些中间 .FNO 文件将被编译为一个文件。

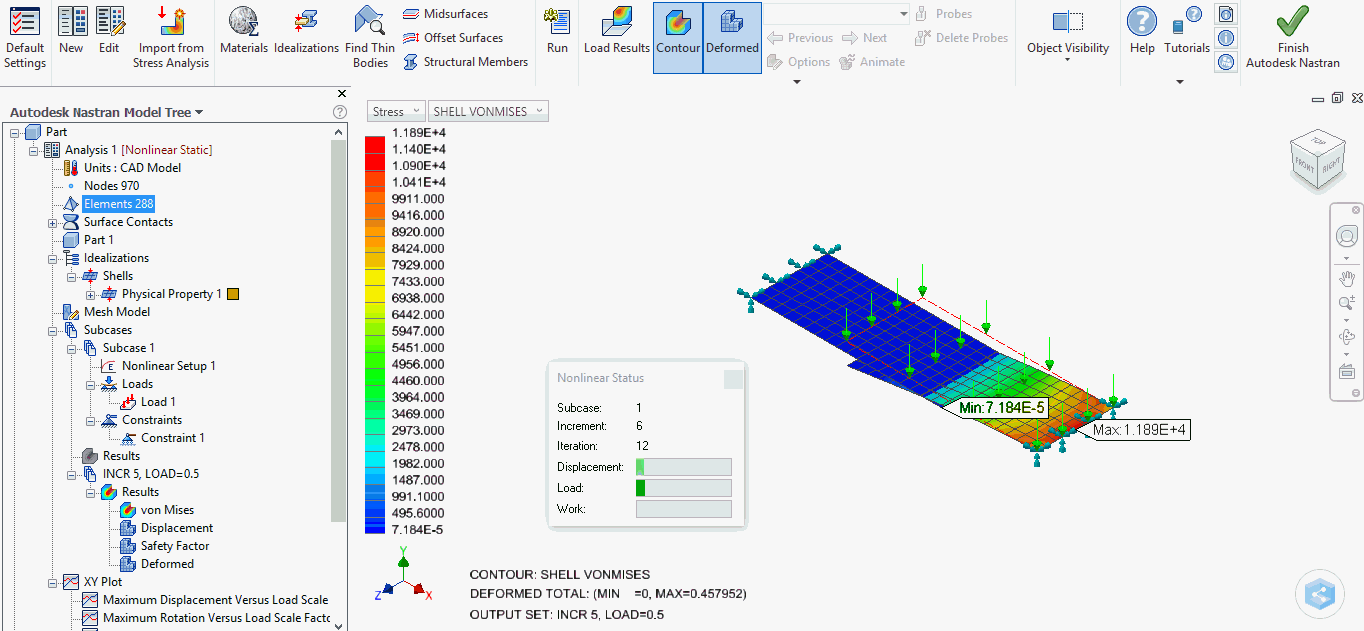

  • 加载并显示中间结果：仅当选中“生成中间结果”选项时才能使用此选项，因为此选项需配合“生成中间结果”选项使用。增量结果将被自动加载到“子工况”下的树，可在完成对下一增量的求解前查看这些结果。请参见以下示例。



• 加载结果
• 卸载结果
• 生成报告
• 生成 Nastran 文件
• 创建更新的 Vault 包
  • 如果 Vault 安装在具有 Inventor 的计算机上，将显示此选项。如果项目的零件已从 Vault 文件夹打开，那么此菜单选项将更新存储在第三方软件\资料包文件中的 Inventor Nastran 分析结果。

“分析”下的子层级树实体包括：

• 单位：提供直接在分析级别定义单位系统的选项。



• 节点（显示网格中的节点总数）
• 单元（显示网格中的单元总数）
• 连接件
• 表面接触（仅限部件）
• 零件/部件（对于部件，各个零件会在部件名称下列出）
• 理想化：
  • 实体
  • 壳
  • 梁
• 网格模型
  • 网格控制
• 子工况
  • 载荷（提供了一个用于直接定义子工况层级下的荷载的选项）
  • 约束（提供了一个用于直接定义子工况层级下的约束的选项）
  • 结果（求解成功后，会直接将默认的图形样板加载到结果下方）

可将分析拖放到某个零件或部件的名称上以创建分析的副本。副本会被自动激活。

可选择为模态和瞬态分析类型生成部分结果，从而减少结果文件的大小并降低求解所需的计算时间。
