模态设置

可在运行基于模态的分析（如“正则模态”、“预应力正则模态”和“模态瞬态”）时使用。

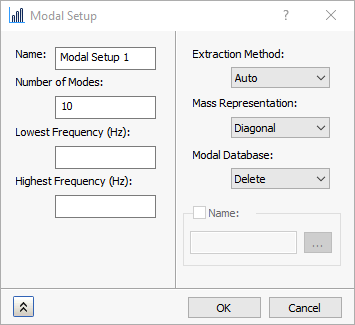

若要转到“模态设置”，请在 Autodesk Inventor Nastran 树中“子工况”下的“模态设置”上单击鼠标右键，然后选择“编辑”。

• 名称：指定模态设置的名称。
• 模态数：求解器查找指定数量的固有频率和振型。
• 最低频率：为固有频率和振型指定要分析的频率范围的最低频率。
• 最高频率：为固有频率和振型指定要分析的频率范围的最高频率。
• 提取方法：
  • 自动：程序将根据 RAM 指令设置（参数 - 内存管理指令）和模型大小选择最佳方法。
  • 子空间迭代：选择子空间特征值求解器。
  • Lanczos 迭代：选择高性能 PCGLSS 块 Lanczos 特征值求解器。建议对大型问题使用该特征值求解器，它通常会比子空间特征值求解器快。
• 质量表示：
  • 对角线：要求生成对角线质量矩阵。对角线或集中质量矩阵包含非耦合且平移的质量分量。
  • 已耦合：要求为具有已耦合质量功能的单元生成已耦合质量矩阵。已耦合质量矩阵包含具有分量间耦合的质量的平移分量。此选项可能会比集中对角线质量更准确。
  • 单元类型默认值：在模型中指定刚性单元时，将使用已耦合质量方程。
• 模态数据库：控制模态数据（如用于动力学响应分析的特征值和特征矢量）的存储和检索。包含 4 个选项：
  • 删除：默认值将在程序正常终止时清除所有模态数据。
  • 存储：将模态数据库以指定的名称存储在单个文件中，您可以通过选择“浏览” 选项和 .MDB 文件扩展名来指定该名称。
  • 取回：检索“浏览” 选项指定的数据库并跳过特征值提取阶段。
  • 更新：将检索或存储模态数据库。
