创建参考线以防止全刀宽切削。这对于切削笔直槽和高速加工非常有用。

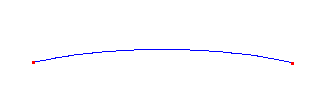

例如，从以下曲线开始：

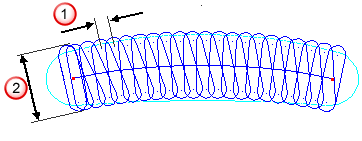

生成此参考线：
行距 - 输入连续摆线之间的距离 (
)。
宽度 - 输入摆线的宽度 (
)。与所有参考线一样，此参考线也与刀具尺寸无关。如果将此参考线转换为刀具路径，必须在输出刀具路径或计算宽度时应用刀具补偿。如果在输出刀具路径时不应用刀具补偿，则笔直槽的实际宽度为：“宽度” + 2 x 刀具“半径”。
半径 - 输入每条摆线的圆弧半径。这不必与刀具半径相同。
方向 - 输入切削的方向（“顺铣”或“逆铣”）。
