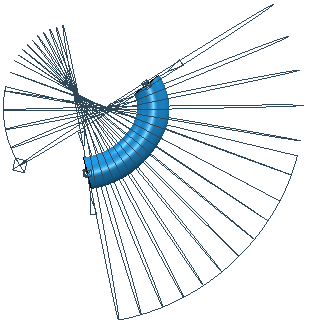

使用“曲线投影精加工”页面可将管状参考线投影到模型上，然后进行加工。该管的中心就是参考线的焦点。该策略类似于直线投影精加工策略，只不过参考线是曲线，而非直线。
“参考线”指定了用于创建刀具路径的参考线。
创建参考线 - 单击可创建新的空参考线。
已选参考线 - 从列表中选择参考线。如果未显示参考线或已选择
，则不会选择参考线。列表中包含所有可用的参考线。
选择拾取的参考线 - 单击此项可通过在图形窗口中拾取来选择参考线（而不是在“选择参考线”列表中按名称进行选择）。
单击 会显示“拾取条目”选项卡。在图形窗口中选择一条参考线，以关闭“拾取条目”选项卡并在“已选参考线”域中显示该参考线。
采集曲线 - 单击此项可将已选曲线复制到参考线中。可以利用这种方式快速有效地从曲面模型中提取曲线几何形体并将其复制到激活的参考线/边界。有关详细信息，请参见采集曲线示例。
样式 - 选择一种样式以定义参考线的形状。

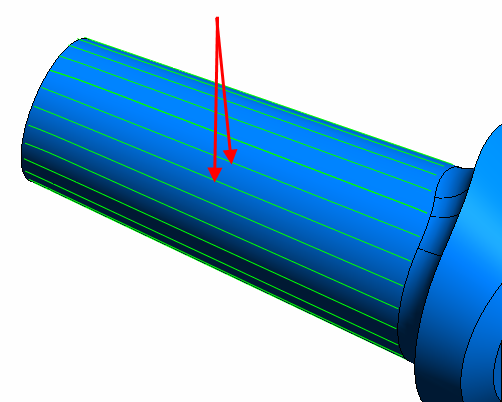

- “线性”可生成直线参考线。

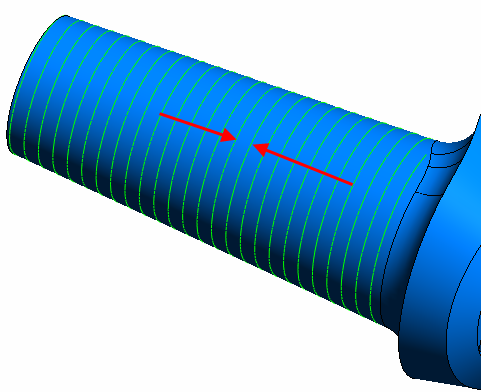

- “圆形”可在连续 Z 高度生成圆形参考线，所用方式与“等高精加工”类似。
- “螺旋”可生成螺旋参考线。
方向 - 选择方向以确定对哪些区域进行加工。

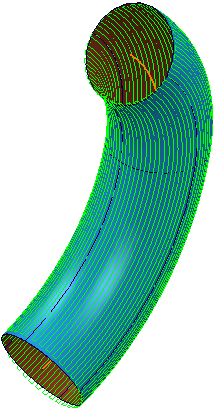

- 向内 - 选择此项后，系统会加工芯部。在外部（可见）曲面上生成刀具路径。通常，轴位于零件内部。

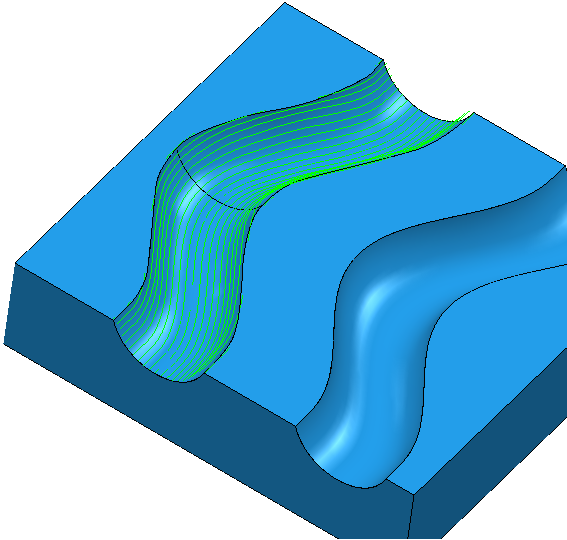

- 向外 - 选择此项后，系统会加工内部圆倒角、孔或型腔。通常，轴位于零件外部。
公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。
余量 - 输入零件留下的材料量。单击“余量”
按钮将“余量”框分成“径向余量”
和“轴向余量”
。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量，但预测结果会变得更困难。
径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时，输入正值可在垂直壁留下材料。
轴向余量 - 输入刀具的偏移（仅在刀轴方向）。进行 2.5 轴或 3 轴加工时，输入正值可在水平面留下材料。
部件余量 - 单击可显示部件余量对话框，从中可以指定不同曲面的余量。
行距 - 输入相邻加工路径之间的距离。
角度增量 - 输入相邻路径之间的角度。
预览 - 单击此按钮将依据投影形状生成快速预览刀具路径。
显示 - 选择此选项可显示预览参考线。
