使用“管道区域清除”对话框的“管道”页面可指定用于快速删除管道内部材料的选项。
参考线 - 选择参考线以指定管道的位置和后续加工的方向。参考线有三种用途：
- 指示要加工的管道。
- 控制切面的方向。切面垂直于参考线。如果使用“工作平面限界”，则工作平面会替代参考线。
- 确定先加工管道的哪一端。

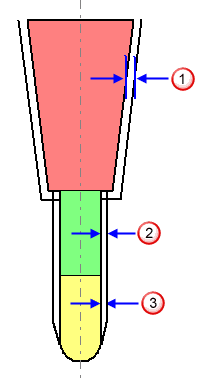

刀具间隙 - 输入刀具刀柄和夹持间隙。这是对所定义的任何“余量”的补充，并添加到刀具侧面以避免与残留高度或未加工的材料碰撞。“管道区域清除”会尽可能使用一系列 3+2 轴切面。
夹头间隙
刀柄间隙
刀具轴间隙
注： PowerMill 会自动围绕刀具轴底部添加一个小的锥形间隙。锥形部分的长度与刀具半径相同。
切削方向 - 选择铣削技术。
从以下选项中选择“切削方向”：
- 顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的左侧。
- 逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的右侧。
- 任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。
公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。
余量 - 输入进行过切检查时留在模型上的材料量（在公差范围内）。
部件余量 - 单击可显示部件余量对话框，从中可以指定不同曲面的余量。

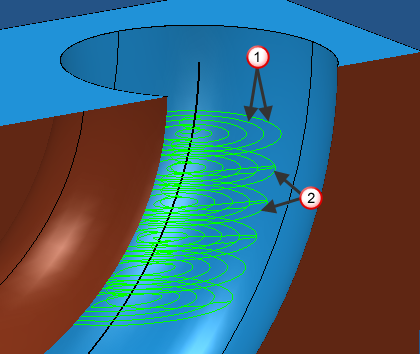

行距 - 输入朝向管道中心的两条连续加工路径之间的距离。“管道区域清除”刀具路径的后续偏移将从管道边缘移至管道中心。
从刀具复制行距 - 单击可通过激活的刀具切削数据加载径向切削深度。径向切削深度是垂直于刀轴测量的。
注： 如果手动输入该值，则按钮会变为
。
。下切步距 - 输入不同加工层之间的距离。
从刀具复制下切步距 - 单击可通过激活的刀具切削数据加载轴向切削深度。轴向切削深度是沿刀轴测量的。
注： 如果手动输入该值，则按钮会变为 。
。预览 - 显示用于创建刀具路径的参考线。
显示 - 选择此选项可显示预览参考线。
