Power Feature 间隙

使用“Power Feature 间隙”页面可以创建一组自定义的 Power Feature 间隙，以应用于所有部件样本。您选择的间隙设置随后会由“部件向导”使用。

1. 选择“文件”>“选项”>“应用程序选项”>“制造”>“Toolmaker”>“Power Feature 间隙”。

   第一次显示该对话框时，将在“应用”下拉列表中自动选择“默认”。

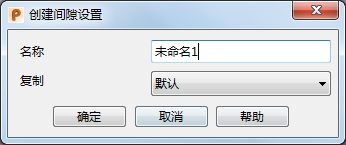

2. 单击 以显示“创建间隙设置”对话框：



3. 为一组新的间隙输入新的“名称”；例如 My_Clearances。
4. 从“复制”下拉列表中，选择要用作新间隙组的模板的一组间隙。最初，“默认”是唯一的选项。
5. 单击“确定”返回“选项”对话框。 现在会自动选择 My_Clearances。



6. 从“Power Feature 名称”下拉列表中，选择要修改的 Power Feature。显示的尺寸取决于您的选择。
7. 从下拉列表中选择所需的“单位”，然后根据需要输入新值来修改间隙尺寸。
8. 单击“确定”。将创建名为 My_Clearances 的新间隙设置。它是原始默认间隙设置的自定义版本。

   My_Clearances 会保存到一个名为 ClearanceSet_My_Clearances.xml 的文件。将光标悬停在下拉列表中的选定对象上可查看文件的位置。

   “部件向导”现在使用 ClearanceSet_My_Clearances 作为间隙设置，直到您创建新设置或从下拉列表中选择其它设置。

重命名、删除或查找间隙设置的步骤：

1. 在“Power Feature 名称”下拉列表中，选择所需的间隙设置。
2. 选择以下选项之一：
   • - 显示“重新命名间隙设置”对话框，然后输入新的“名称”。
   • - 从下拉列表中删除间隙设置。
   • - 显示“选择间隙设置”对话框，然后浏览至间隙设置。
