使用“拔模”选项可更改实体的面的拔模角度。
使用阀门的手柄作为示例，直接建模将：
- 更改选定面的拔模角度。
- 按需延长面。
- 重新应用圆倒角。

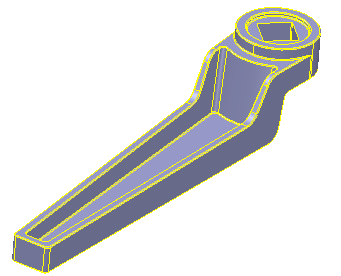

- 选择该实体并放大，以清晰显示手柄的细节。
- 单击“实体工具”选项卡 >“修改面”面板 >“拔模”以显示“拔模面”对话框。

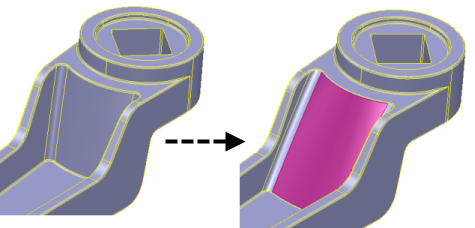

- 选择要拔模的面
。
或者，也可以使用 Shift 和 Ctrl 选择修改键选择多个面，以在选择中增加和删除面：

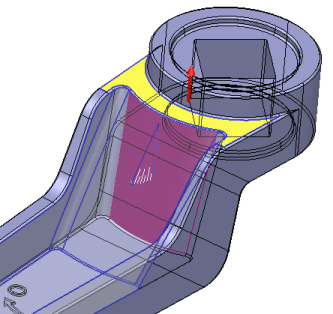

- 从下拉列表中选择“面”，然后选择参考面
。
- 使用以下方法之一更改面的角度：
- 在对话框中输入“角度”。

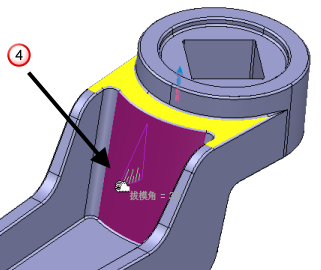

- 单击并拖动标记手柄以更改角度
。
移动鼠标时，标记信息会显示更新的角度
。当您松开鼠标按钮时，对话框中的“角度”值会更新。
注： 如果选择了多个面，可以输入一个较大的拔模角度，这可能导致单个拔模面与其它几何形体发生冲突。如果光标移动到模型上时变为
，则表示存在冲突。
当您应用所选的角度时，会显示所做更改的预览：
- 单击“应用”以将更改应用到模型。面的角度将更新，并且圆倒角将重新应用。
对话框和标记仍会显示，以便于您在需要时调整面的角度。
- 单击“关闭”以关闭对话框并删除标记。
下面的比较显示了手柄面的变化，以及更新的圆倒角：

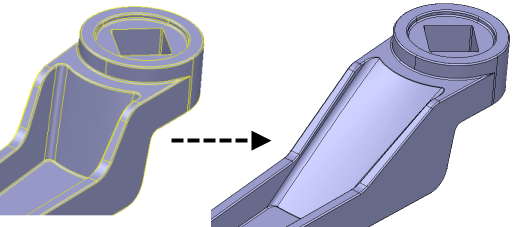

单面选择：

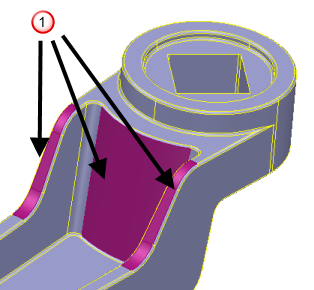

多面选择：
提示： 如果在打开“拔模面”对话框之前选择面，该对话框将反映所做的选择，并可以供您选择参考条目。
