在两个实体之间复制特征

除了在一个实体内变换和复制特征，您还可以使用以下“编辑”选项卡 >“变换”面板选项从一个实体变换和复制特征到另一个实体：

• 移动
• 旋转
• 镜像
• 缩放比例

例如，使用移动操作在实体间复制特征：

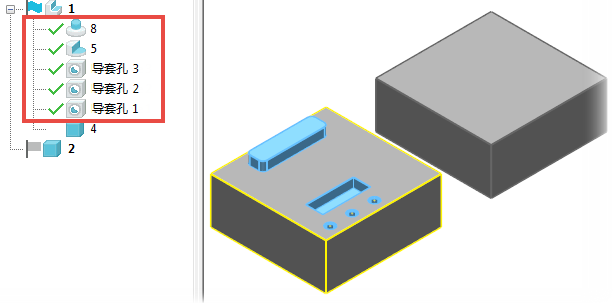

1. 在树窗口中选择要复制的实体上的特征：



提示： 建议从树窗口而不是通过图形选择特征，尤其是对于布尔操作特征，以确保选中特征，而不是整个对象。
2. 单击“编辑”选项卡 >“变换”面板 >“移动”，以显示“移动”工具栏：



3. 单击“保留原始” 按钮，然后在“份数”框中输入想要的复制份数。

   “选择目标实体” 按钮将变为可用。仅在显示“移动”工具栏之前预选择了实体特征的情况下，此按钮才会显示。

4. 单击“选择目标实体” 按钮，然后选择要将特征复制到的实体。
提示： 您也可以通过在实体树中单击目标实体来将其选中。
5. 使用工具栏上的选项之一来定义特征的移动：
   • - 输入 X、Y 和 Z 值或以图像方式选择移动位置，以使用工作平面坐标轴定义特征的移动。
   • - 以图像方式选择两个点以定义移动的方向，然后输入一个值或拖动手柄以定义移动的距离。
   • - 通过选择几何形体的法线以图像方式定义移动方向，然后输入一个值或拖动手柄以定义移动的距离。

     系统将显示变换特征的预览图形。变换特征有许多不同的预览图形，这取决于父实体本身是否已变换。

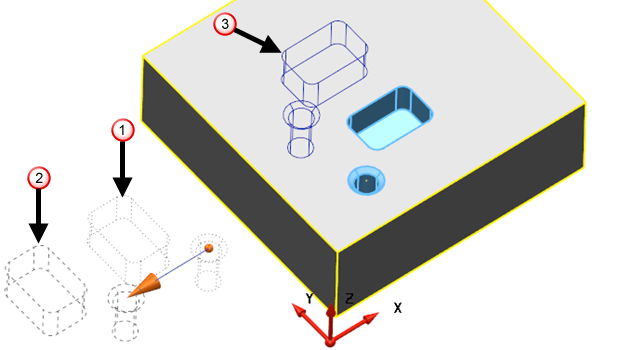

     以下示例演示了移动已旋转的矩形块上的特征的情况：



     - 特征在其原始位置的点虚线轮廓（在实体旋转前）。

     - 显示特征在 x 轴方向移动 -20mm 后的预览的短划线轮廓。

     - 显示移动并应用实体变形后特征的最终结果的蓝色轮廓。

6. 单击“应用” 按钮。

   这些特征将复制到新实体，并增加到特征树中。
