使用“剖面线”工具栏创建剖面线

使用“剖面线”工具栏在绘图视图中创建穿过特征和点的剖面线。接受剖面线后，将为您创建可放置在绘图上的剖视图。

注： 您也可以绘制一条穿过视图的直线，或使用一系列正交线创建复合曲线，以此来手动创建剖面线。有关更多详细信息，请参见创建剖视图。

使用“剖面线”工具栏创建剖面线的步骤：

1. 单击“绘图”选项卡 >“视图”面板 >“剖视图”。
2. 单击“信息”对话框中的“确定”，以显示“剖面线”工具栏：



3. 从下拉列表中选择要为其创建剖面线的视图。
4. 选择创建剖面线模式：
   • 选择“设置特征识别” 按钮可创建穿过特征的剖面线。

     将光标移动到视图的实体特征上时，这些特征会高亮显示：

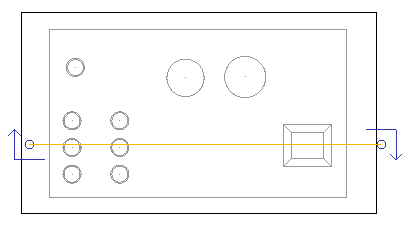

     选择要通过特征中心创建剖面线的特征：



   • 取消选择“设置特征识别” 按钮可创建穿过点的剖面线。

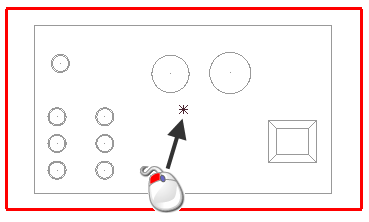

     在点模式下，特征将无法识别。在视图中单击以指定一个点：

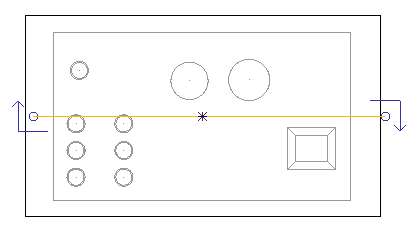

     系统会创建穿过点的剖面线：



提示： 可以在剖面线中合并特征和点。
5. 创建剖面线后，工具栏上的其它选项变为可用：

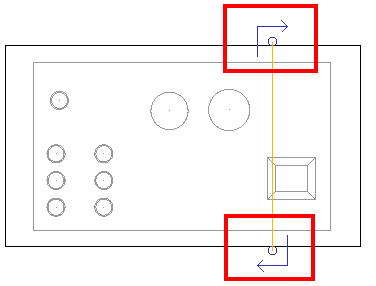

   • 切换剖面线方向。这相当于单击视图的标记，将剖面线的方向从水平改为垂直，或从垂直改为水平。



   • - 已为您创建剖面视图，可供您放置在绘图中。
   • - 取消所有更改，并关闭工具栏。
