自探测点创建标准体素

您可以通过单击 CAD 模型上的点，或物理模型上的探测点，以创建线框对象、标准体素曲面和标准体素实体。

从探测点创建几何形体的步骤：

1. 从以下位置选择“自点创建标准体素”：
   • “获取点”工具栏上的“自点创建标准体素” 按钮：



   • “向导”选项卡 >“设备”面板 >“自点创建标准体素”。

   系统将显示“自点创建标准体素”对话框。

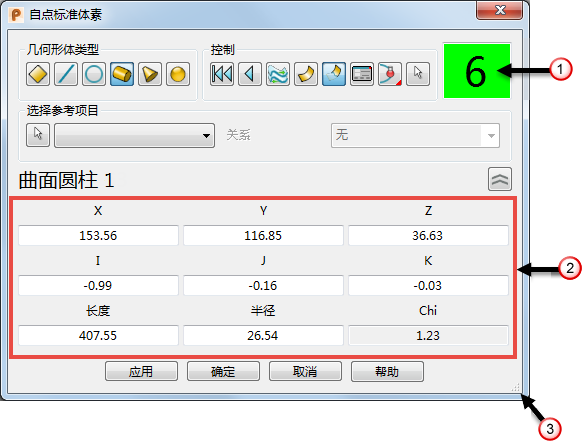

2. 使用“自点创建标准体素”对话框中的选项定义要创建几何形体的形状和类型。
3. 使用对话框要求的点数探测模型：





   几何形体将绘制在 CAD 模型上：
4. 如果需要，增加更多的点以精细调整几何形体。
5. 单击“应用”接受所有更改，并将几何形体增加到模型中。
提示： 您也可以通过单击鼠标右键来应用更改并增加几何形体。
