创建实体切口

您可以使用线框对象将形状剪切为实体。PowerShape 可以通过线框对象创建挤出实体，以及从实体中减去对象，或使这些对象与实体相交。

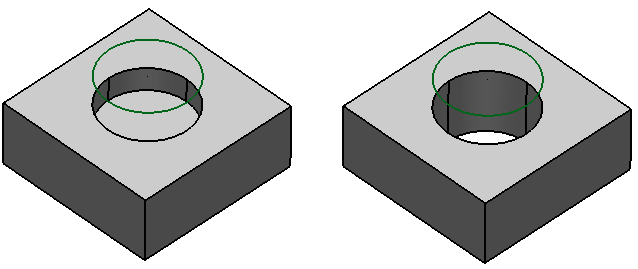

您可以部分切割实体，或者直接切穿：

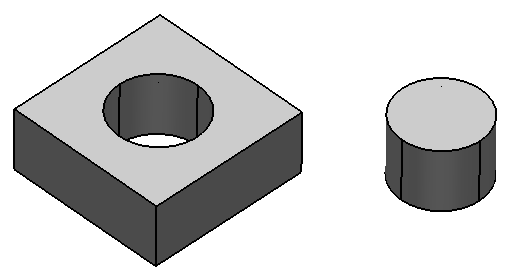

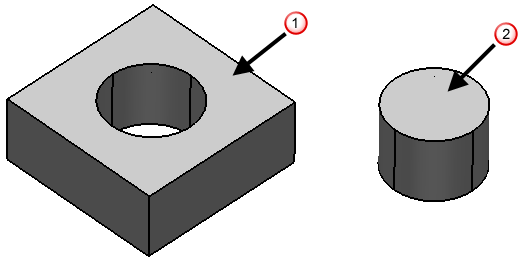

您可以保留剪切的外部或内部材质：

创建实体切口的步骤：

使用以下方法之一选择实体和线框：
- 确保您有激活实体，然后选择线框对象。
- 拖动光标以共同选择未激活实体和线框对象。
注：线框对象必须是闭合的、平面的。

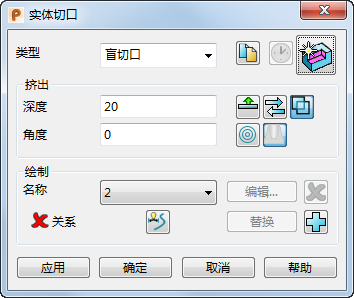

单击“实体”选项卡 >“特征”面板 >“剪切”，以显示“实体切口”对话框：

每个线框对象均沿垂直于其所在的平面的轴挤出，以创建挤出实体。

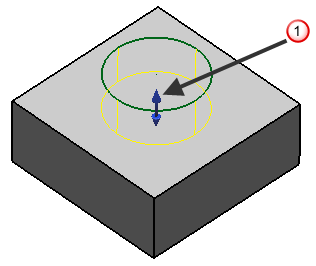

挤出实体包含一个手柄，可用于编辑长度。
从下拉列表中选择剪切的“类型”：
- 选择“盲切口”可以设置切入实体的深度。
- 选择“穿过”可以一直切穿实体。
单击可以创建剪切构造中所使用的原始线框的副本。

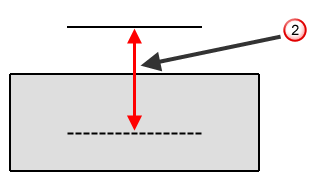

输入“深度”。这是挤出实体的长度，通过线框的平面进行测量。

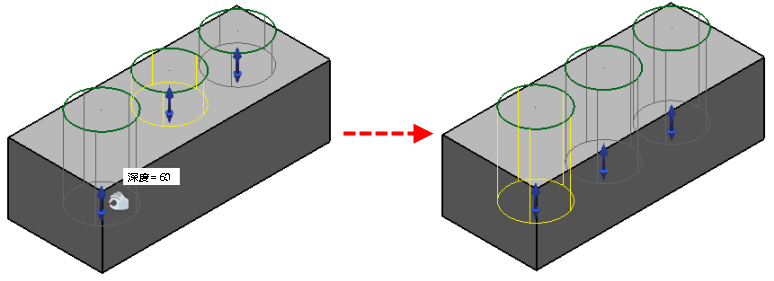

您还可以使用手柄调整深度。如果您要使用多个线框创建实体切口，则拖动挤出实体的手柄可以更改所有挤出实体的长度。该对话框中“深度”的值将更新，以反映所做的更改。

要一直切穿实体，请从“类型”列表中选择“穿过”选项。

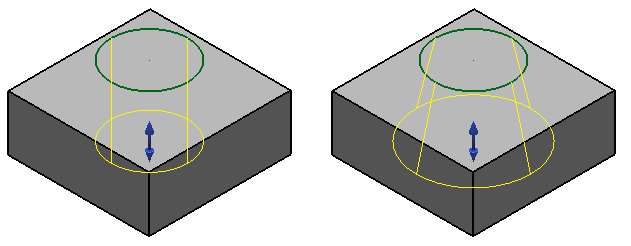

输入“角度”可为挤出实体定义拔模角：
单击可以通过绘制在两个方向上延长挤出。该按钮将变为，以表明挤出在两个方向上延长。
单击可以反转剪切的方向。
单击可以显示“实体特征关系”对话框。此对话框允许您指定特征相对于实体的位置。“关系”的状态通过以下选项之一指示：
当前未定义关系。

已定义有效关系。

已定义某种关系，但定义存在问题。
单击可为特征增加已选绘制（圆弧、曲线或复合曲线）。
单击可为嵌套绘制分组。此选项可以嵌套位于同一平面上的任何绘制，并使用它们生成小岛类型的挤出。
- 使用两个同心圆形绘制，可以生成具有某一厚度的管子。
- 使用三个同心圆形绘制时，该管子将在其内部生成一个圆柱。
单击或可以指定拔模角是向内还是向外。
使用和可以根据需要删除材质。默认设置将删除绘制外部的材质。
- 单击可以删除绘制内部的材质。
- 单击可以删除绘制外部的材质。
单击“应用”可以创建剪切，并保持该对话框显示。这使您可以执行以下操作：
- 创建其它剪切。
- 编辑已有剪切。
或者，单击“确定”以创建剪切并关闭对话框。

“切口特征”图标将显示在实体特征树中。
