以图像方式编辑视图

您可以使用图形手柄以图像方式编辑视图，当您选择视图时会显示图形手柄。

将光标移动到手柄上时，光标将变为手形。

提示： 要选择视图，请右键单击视图，然后从上下文菜单中单击“选择”。

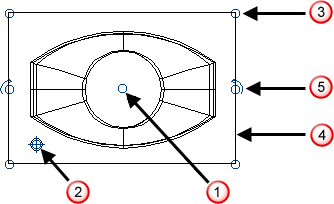

有五种类型的手柄：

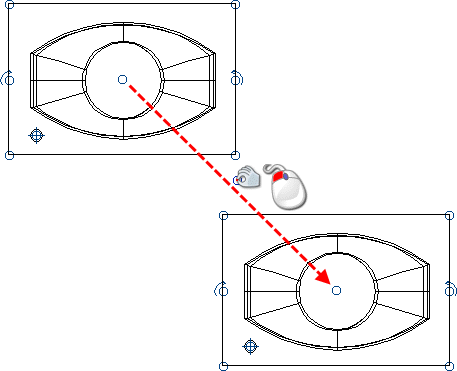

• 中心手柄 用于定位视图。抓取该手柄并将视图移动到其新位置：



• 原点 手柄，与中心手柄类似，用于定位视图。抓取该手柄并将视图移动到其新位置。

  与中心手柄不同，该手柄使用智能光标输入位置。例如，将智能光标悬停在关键点上时，会显示构造线和标签。

  有关更多详细信息，请参见使用智能光标输入位置。

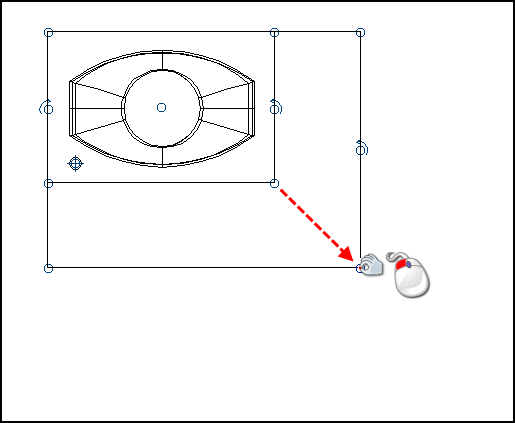

• 拐角手柄 用于调整视图尺寸。当您移动手柄时，连接到手柄的两条边会调整尺寸：

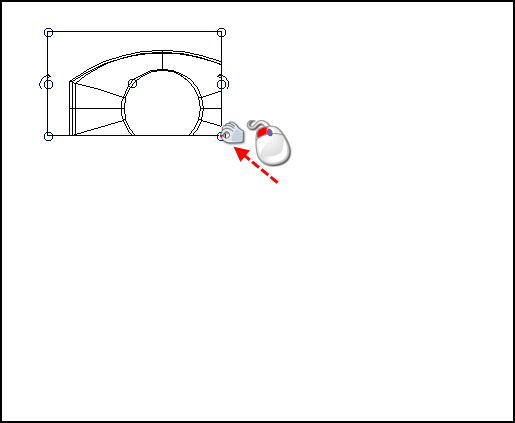

  当调整视图尺寸时，所看到的模型内容会变多或变少。下图显示了缩小视图时会显示的内容。模型的视图将限制到视图的边界：

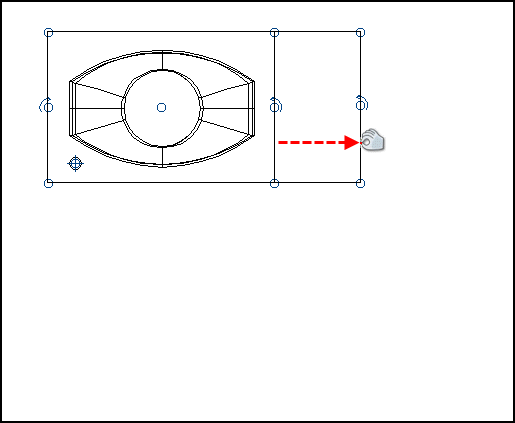

• 边手柄 也可调整视图的尺寸。但是，只有具有手柄的视图边会被调整尺寸：

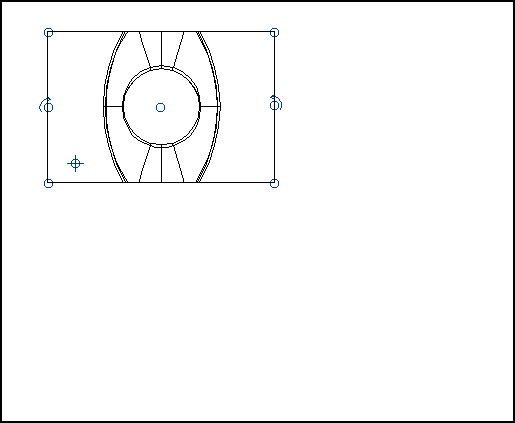

• 旋转手柄 可将视图旋转 90。单击右侧的旋转手柄可以将视图逆时针旋转 90，而单击左侧旋转手柄可顺时针旋转 90。

  模型会在视图中旋转：
