选择剖面线填充边界

有两种方法可以选择剖面线填充边界：

• 选择一个线框包围的区域：
  • 单击一个由线框对象包围的区域内的空闲空间。

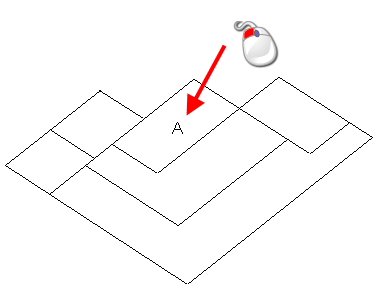

    如下所示单击剖面线填充区域 A：



• 使用线框定义边界：
  1. 单击一个线框对象，作为剖面线填充边界的起始对象。

     选择对象后，“创建剖面线”工具栏将显示并将选中一个边界。

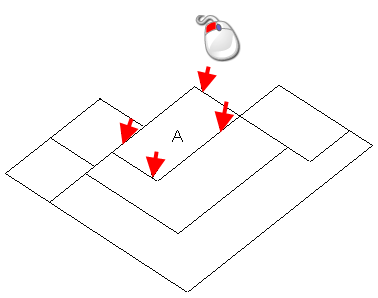

  2. 如果已确定所需剖面线填充边界所处的位置，选择靠近交点的一个对象，所需边界在该交点处左转。例如，如果要填充区域 A，如下所示单击对象：

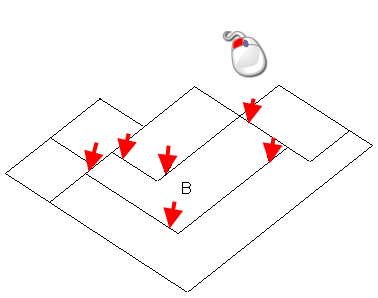

     若要填充区域 B，如下所示单击对象：



     在“创建剖面线”工具栏上选择“在分支处左转”模式（默认设置）后，您可以通过单击一次鼠标选择完整的剖面线填充边界。

  3. 选择所需的边界后，单击工具栏上的“保存” 按钮。所选的剖面线图案将增加到选定区域。

若要编辑剖面线填充边界，请使用“创建剖面线”工具栏。此工具栏的使用方法与“复合曲线”工具栏相同。

如果已创建剖面线，则您可以编辑剖面线。

提示： 您可以使用Drafting选项”对话框的“剖面线”页面编辑每个剖面线图案的默认设置。
